බ්රේස්ඩ් වානේ රාමු පද්ධතිය: උස් ගොඩනැගිලි ස්ථිරව සිටින්නේ ඇයි?

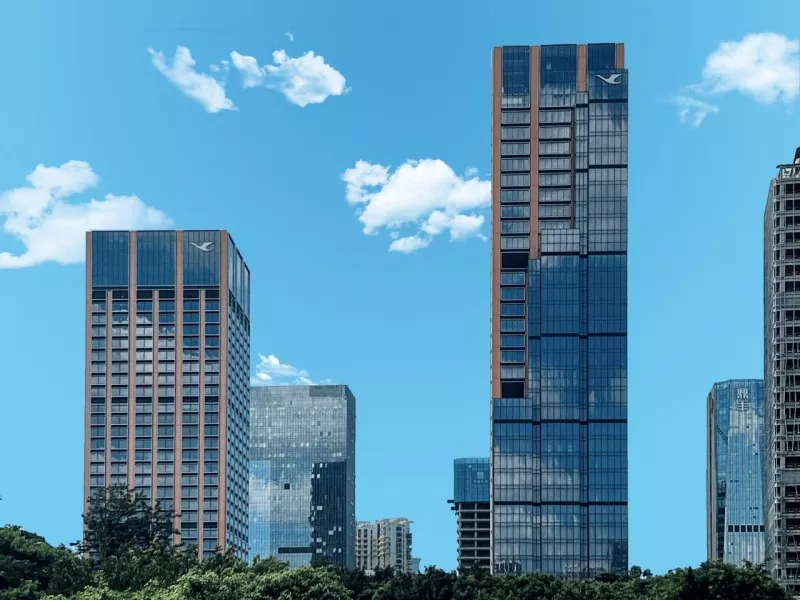

නූතන භූමි සම්පත් හිඟකම සහ ජනගහන වර්ධනයේ පීඩනය හේතුවෙන් සිරස් ඉදිකිරීම් සමකාලීන ගෘහ නිර්මාණ ශිල්පයේ නොවැළැක්විය හැකි ප්‍රවණතාවක් බවට පත්ව ඇත. නවීන අහස උසට අහසට නැඟී කුළුණු ලෙස නැගී සිටියි. නිවර්තන ගෝලයේ තද සුළං පීඩනයට එරෙහිව ඒවා සාපේක්ෂව ස්ථායීව තබා ගැනීමට සහ භූමිකම්පාවලට ආරක්ෂිතව ඔරොත්තු දීමට ඔවුන්ට හැකි වන්නේ කුමක් ද? මෙම ප්රශ්නයට පිළිතුරු සැපයීම සඳහා, අපි බ්රේක්ඩ් එක දෙස සමීපව බලමුවානේ රාමු පද්ධතිය.

සාම්ප්‍රදායික පිරිසිදු රාමු ව්‍යුහයන් නම්‍යශීලී බිම් පිරිසැලසුම් සහ ඉහළ ඉඩ ප්‍රයෝජනයකින් සමන්විත වේ. කෙසේ වෙතත්, ගොඩනැගිල්ලේ උස යම් සීමාවක් ඉක්මවා ගිය පසු, ප්රමාණවත් නොවන පාර්ශ්වීය ව්යුහාත්මක දෘඩතාවයේ ඔවුන්ගේ අඩුපාඩු මතු වනු ඇත. මෙම ගැටළුව විසඳීම සඳහා මූලික විසඳුම් දෙකක් තිබේ: බාල්ක සහ තීරු වල හරස්කඩ විශාල කිරීම හෝ වරහන් පද්ධති ස්ථාපනය කිරීම. පළමුවැන්න වානේ පරිභෝජනයේ තියුනු ලෙස ඉහළ යාමට තුඩු දෙනු ඇති අතර දෙවැන්න උසස් පිරිවැය-ඵලදායීතාවය ගැන පුරසාරම් දොඩයි. එබැවින් උස් ගොඩනැගිලි සඳහා බ්රේස්ඩ් වානේ රාමු පද්ධති ප්රශස්ත තේරීම වේ.

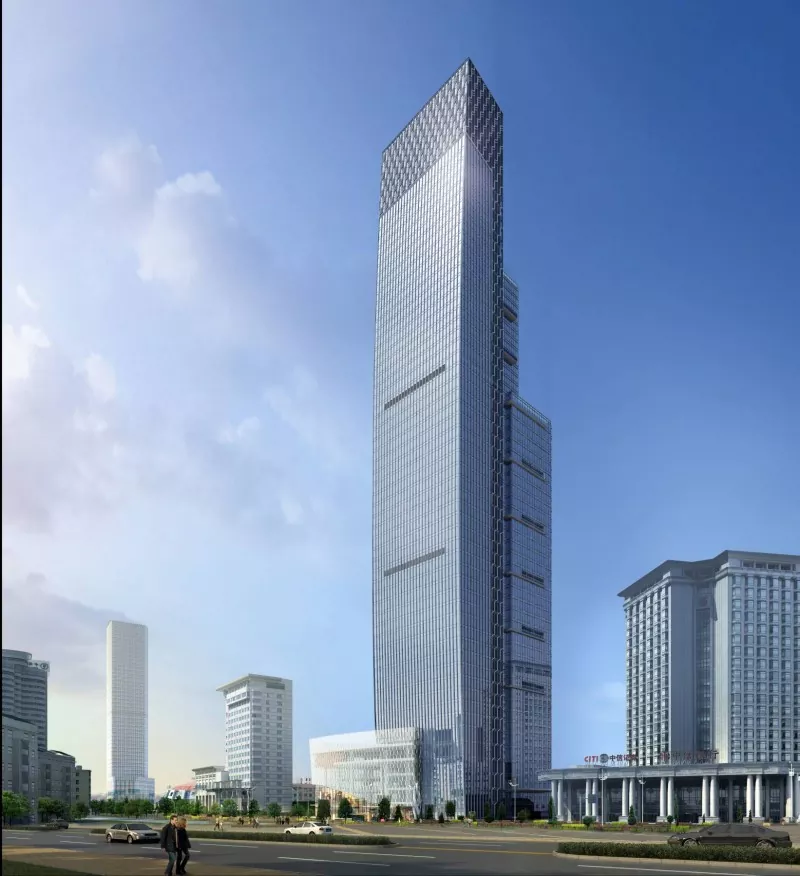

සහයෝගී බර දරණ යාන්ත්‍රණයක් සෑදීම සඳහා වරහන් කරන ලද වානේ රාමු පද්ධතියේ මූලික තර්කනය වන්නේ බ්‍රේසිං සාමාජිකයින්ගේ තාර්කික සැකැස්ම තුළ ය: වානේ රාමුව සිරස් බර දරන අතර වරහන් තිරස් බලවේගවලට ප්‍රතිරෝධය දක්වයි. Xiamen හි කාර්යාල ගොඩනැගිල්ලක් වානේ රාමු කේන්ද්‍රීය වරහන් ව්‍යුහාත්මක පද්ධතියක් භාවිතා කරයි. ගොඩනැගිල්ලේ පාමුල බර දරණ බකල්-සීමා සහිත වරහන් (BRBs) ස්ථාපනය කර ඇති අතර, එය වානේ ව්‍යුහවල ductility වාසි සම්පූර්ණයෙන්ම උත්තේජනය කරන අතර ව්‍යුහයේ භූ කම්පන ක්‍රියාකාරිත්වය බෙහෙවින් වැඩි දියුණු කරයි.

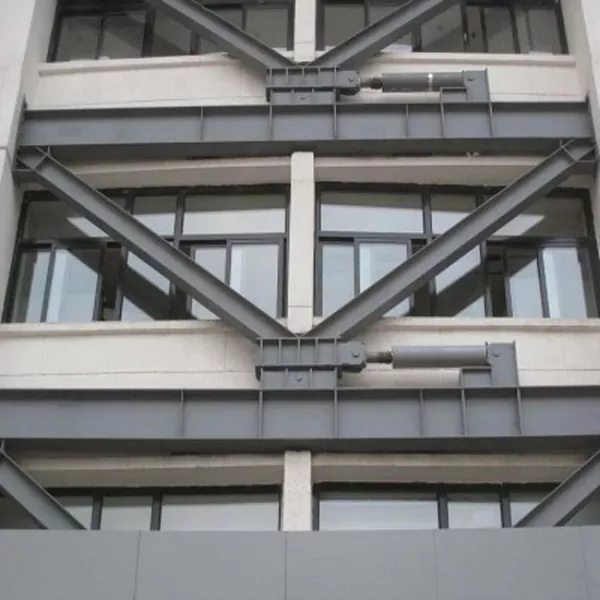

ප්‍රාථමික ප්‍රධාන ධාරාවේ වරහන් වර්ග තුනක් ඇතවානේ රාමු පද්ධති. සංකේන්ද්‍රිකව වරහන් රාමුව (CBF) යනු වඩාත් සම්භාව්‍ය වරහන් වින්‍යාසය වන අතර, එහි මූලික ලක්ෂණය වන්නේ වරහන් සාමාජිකයින්ගේ කේන්ද්‍රාකාර අක්ෂ කදම්භ-තීරු සන්ධිවල මධ්‍යයේ ඡේදනය වීමයි. එය ඉහළ දෘඩතාවයක් ඇති අතර තිරස් විස්ථාපනය ඵලදායී ලෙස පාලනය කළ හැකිය. CBF වෙතින් Eccentrically Braced Frame (EBF) හි වෙනස පවතින්නේ එහි වරහන් අක්ෂවල ඕෆ්සෙට් තුළ වන අතර එමඟින් සංකේන්ද්‍රික වරහන්වල ඉහළ දෘඩතාව සහ පිරිසිදු රාමු වල ductility කුසලතාව ඒකාබද්ධ කිරීමට හැකි වේ. පරිපූර්ණ පාර්ශ්වීය බල-ප්‍රතිරෝධක පද්ධතියක් සෑදීම සඳහා බලශක්ති විසර්ජනය සහ තෙතමනය කිරීමේ උපාංග මත ශක්තිය-විසර්ජනය කරන වරහන් රාමු රඳා පවතී.

ප්‍රායෝගික ඉංජිනේරු විද්‍යාවේදී, Buckling-Restrained Brace (BRB) යනු පවතින විසඳුම වන අතර සංකේන්ද්‍රිකව වරහන් රාමු වල නවීකරණය කරන ලද ප්‍රභේදයකි. එය සම්පීඩනය සහ නැමීම යටතේ සාම්ප්‍රදායික සංකේන්ද්‍රික වරහන් වල ගැටීමේ අසාර්ථක ප්‍රශ්නය ඉවත් කරයි. මූලික වානේ තහඩුවකින්, පිටත රඳවා තබන නලයකින් සහ බන්ධනය නොකළ පිරවුම් ද්‍රව්‍යයකින් සමන්විත වන අතර, BRBs ශක්තිය විසුරුවා හැරීම සඳහා බරක් නොගෙන බර යටතේ අස්වැන්නක් ලබා දෙයි, සමාන ආතන්ය සහ සම්පීඩ්‍යතා දරණ ධාරිතාව මෙන්ම තරබාරු හිස්ටෙරෙටික් කාර්ය සාධනයක් ද ලබා ගනී.

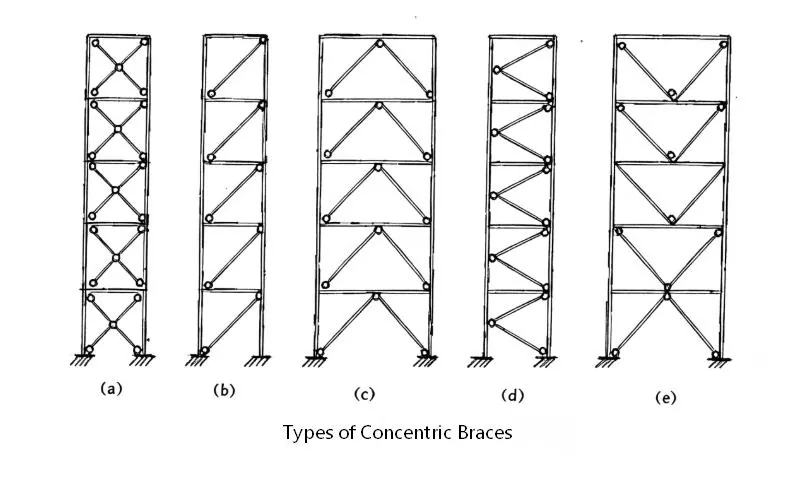

මීට අමතරව, CBF හි ප්‍රධාන වශයෙන් විකර්ණ වරහන, Chevron Bracing (ප්‍රතිලෝම V-Bracing), V-Bracing, X-Bracing (Cross Bracing) සහ K-Bracing ඇතුළත් වේ. EBF මූලික වශයෙන් D-type (gate-type), K-type, V-type සහ Y-type bracings වලින් සමන්විත වේ.

වරහන් වල නිශ්චිත ස්වරූපයවානේ රාමු පද්ධතිභූ කම්පන අවශ්යතා සහ ගොඩනැගිල්ලේ උස මත පදනම්ව තෝරා ගත යුතුය. සාමාන්‍යයෙන් කථා කරන විට, සාම්ප්‍රදායික සංකේන්ද්‍රික වරහන් අඩු මිල සහ ඉහළ දෘඩතාවයකින් සමන්විත වේ, විකේන්ද්‍රික වරහන් වාසිදායක ductility සහ ශක්තිමත් බලශක්ති විසර්ජන ධාරිතාවක් ලබා දෙයි, සහ බකල්-සීමා සහිත වරහන් උසස් භූ කම්පන කාර්ය සාධනයක් ලබා දෙයි. තද සුළං සහ භූමිකම්පාවලට ඔරොත්තු දීම සඳහා උස් සහ සුපිරි උස් ගොඩනැගිලිවලට බ්‍රේස්ඩ් වානේ රාමු පද්ධති සක්‍රීය කරන අතර සිරස් නාගරික සංවර්ධනය සඳහා විශ්වාසදායක ව්‍යුහාත්මක විසඳුම් ද සපයයි. වසර 21 ක පුළුල් පළපුරුද්දක් ඇති EHSS යනු වානේ ව්‍යුහාත්මක සංරචක නිෂ්පාදනය කිරීම සහ ස්ථාපනය කිරීම පිළිබඳ විශේෂඥ වෘත්තීය නිෂ්පාදකයෙකි. වානේ ව්යුහයන් පිළිබඳ වඩාත් වෘත්තීය තාක්ෂණික තොරතුරු සඳහා EHSS වෙත රැඳී සිටින්න.
