වානේ ව්‍යුහයන් සඳහා ඉදිකිරීම් ක්‍රියාවලි ප්‍රමිති (වානේ රාමු)

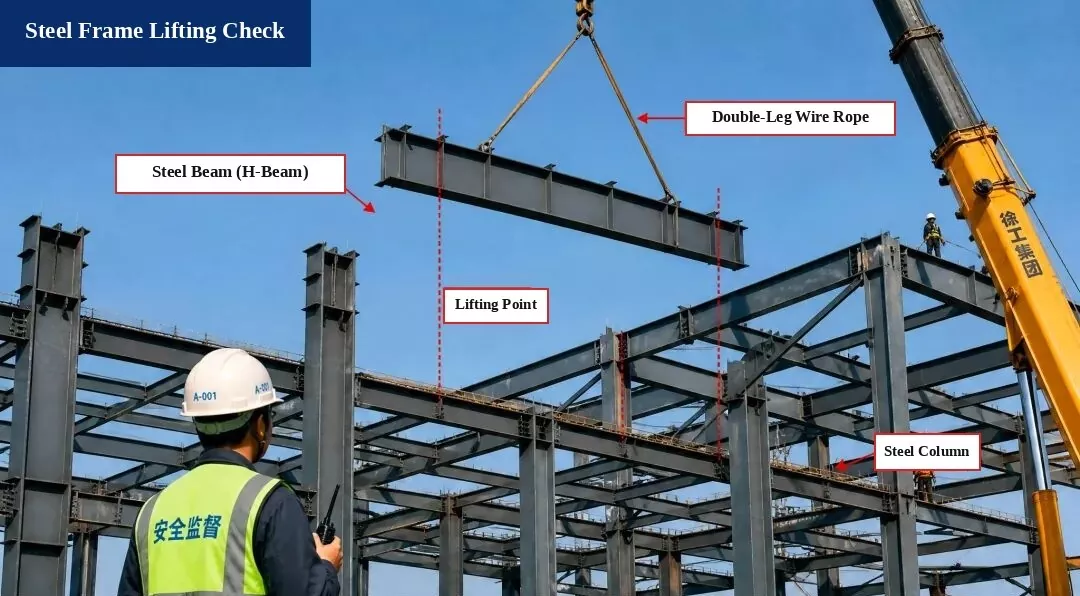

1. වානේ රාමු එසවුම් පරීක්ෂාව (එසවුම් ගණනය)

උපුටා ගත් ඡායාරූප ලේබල:එසවූ කොටස: වානේ කදම්භ (H-කදම්භ) | ලිෆ්ටිං ස්ලින්ග්: ඩබල් ලෙග් වයර් ලණුව | ලිෆ්ටිං පොයින්ට් පොසිෂන් | වානේ රාමු තීරුව | ආරක්ෂක අධීක්ෂක (Helmet A-001) | දොඹකරය: XCMG සමූහය

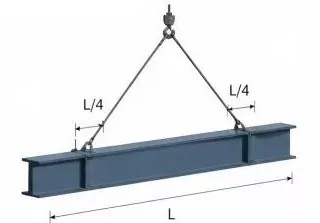

I. එසවුම් රූප සටහන

සාමාජික:වානේ කදම්භ H500×200×10×16, දිග L = 12.0 m

ඉසිලීමේ ස්ථාන:කදම්භයේ එක් එක් කෙළවරේ සිට L/4 හි සකසන්න

Sling Angle:α ≈ 60°

II. පැටවුම් ගණනය කිරීම

1. කදම්භයේ ස්වයං බර:
G = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. ගතික පැටවුම් සාධකය:1.1 ගන්න

3. Slings බර:නොසලකා හරින ලද (නොසැලකිය හැකි)

4. සම්පූර්ණ එසවුම් භාරය:
P = G × 1.1 = 219.9 kN

5. ස්ලිං ආතතිය (සමබර පැටවීම):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN

III. Sling ආරක්ෂක පරීක්ෂාව

1. Sling වර්ගය:φ20 වානේ කම්බි කඹය, බර පැටවීම Fb = 360 kN

2. ආරක්ෂිත සාධකය (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

සම්මත අවශ්යතා සපුරාලයි!

නිගමනය පරීක්ෂා කරන්න:
එසවුම් මෙහෙයුම ආරක්ෂිත වන අතර කේත අවශ්‍යතා සපුරාලයි.

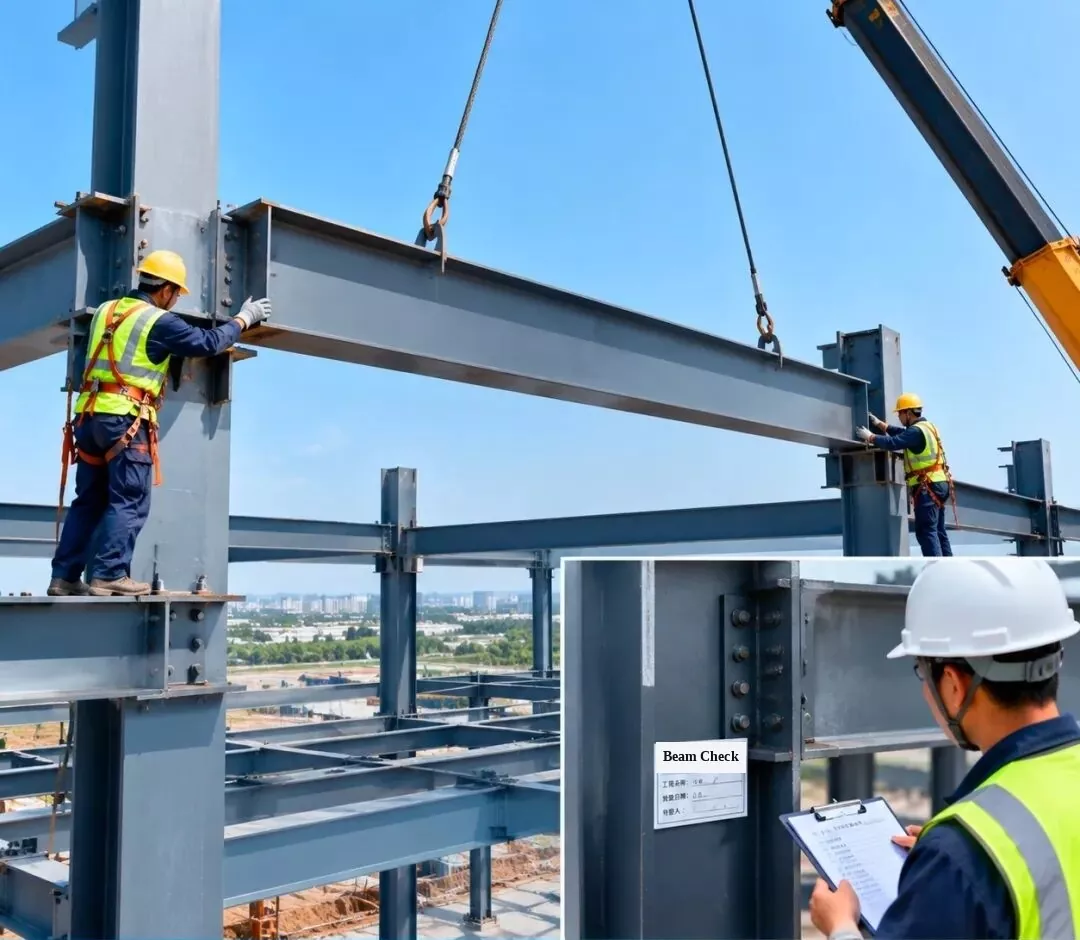

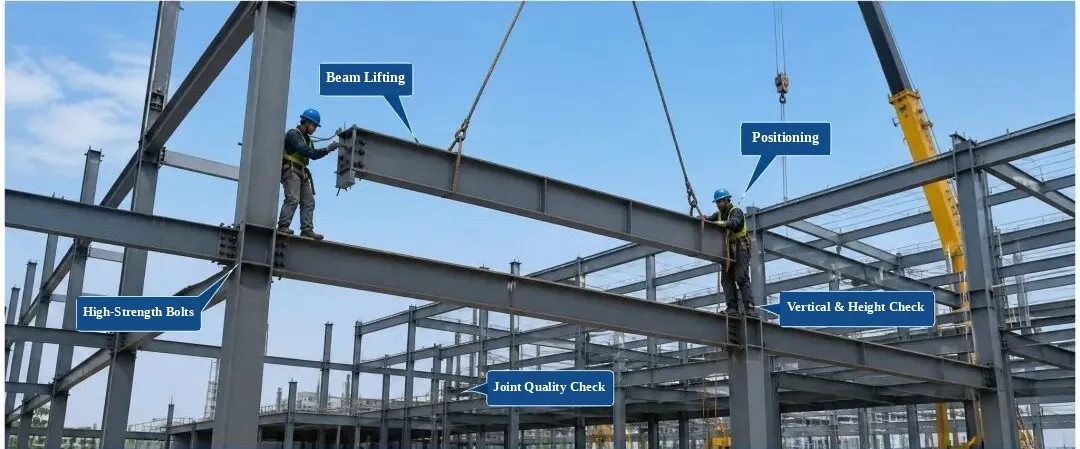

2. වානේ රාමු ස්ථාපනය සහ පරීක්ෂා කිරීම - වානේ කදම්භ ස්ථාපනය

3. වානේ රාමු ස්ථාපනය සහ පරීක්ෂාව - වානේ වහල ට්‍රස් ස්ථාපනය

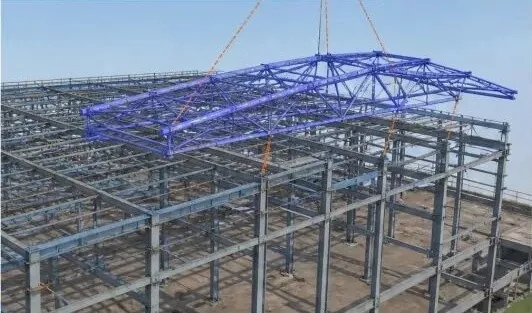

1. 3D BIM සමාකරණය:ඉසිලීමේ සැලැස්ම සහ ස්ථාපන අනුපිළිවෙල වැඩි දියුණු කිරීම සඳහා වානේ වහල ට්‍රස් ස්ථාපනය අනුකරණය කරන්න.

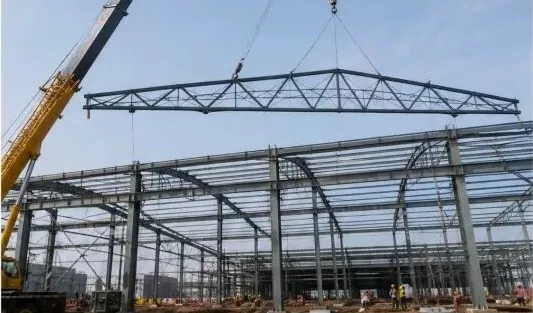

2. වහල ට්‍රස් එසවීම:ට්‍රක් දොඹකරයක් භාවිතා කර ට්‍රස් එක එසවීමට සහ එය සමබරව තබා ගනිමින් එය සෙමින් ස්ථානගත කරන්න.

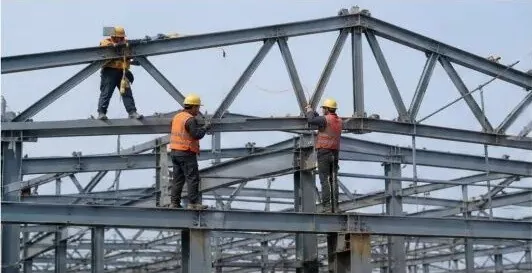

3. ස්ථානගත කිරීම සහ තාවකාලික සවි කිරීම්:වහළ ට්‍රස් එක තැබීමෙන් පසු, එය තාවකාලිකව ආරක්ෂා කර එහි පිහිටීම සහ උස (උසස්) සකස් කරන්න.

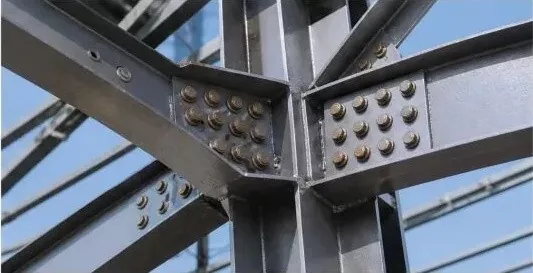

4. අධි ශක්ති බෝල්ට් සම්බන්ධතාවය:ශක්තිමත් සම්බන්ධතාවයක් සහතික කිරීම සඳහා සැලසුම් නීතිවලට අනුව ඉහළ ශක්තියකින් යුත් බෝල්ට් තද කරන්න.

5. ස්ථාපන පරීක්ෂාව:ඔවුන් කේතය සපුරාලන බවට වග බලා ගැනීමට ට්‍රස් උස, පරතරය, නැමීම (අපගමනය) සහ සිරස් පෙළගැස්ම පරීක්ෂා කරන්න.

6. පරීක්ෂණ වාර්තාව:පරීක්ෂණය සමත් වූ පසු, වාර්තා පෝරමය සම්පූර්ණ කර ඊළඟ ඉදිකිරීම් පියවර වෙත යන්න.

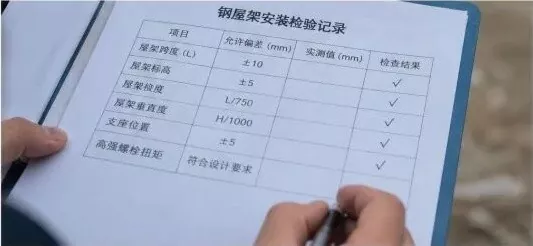

වානේ වහල ට්‍රස් ස්ථාපන පරීක්ෂණ වාර්තාව

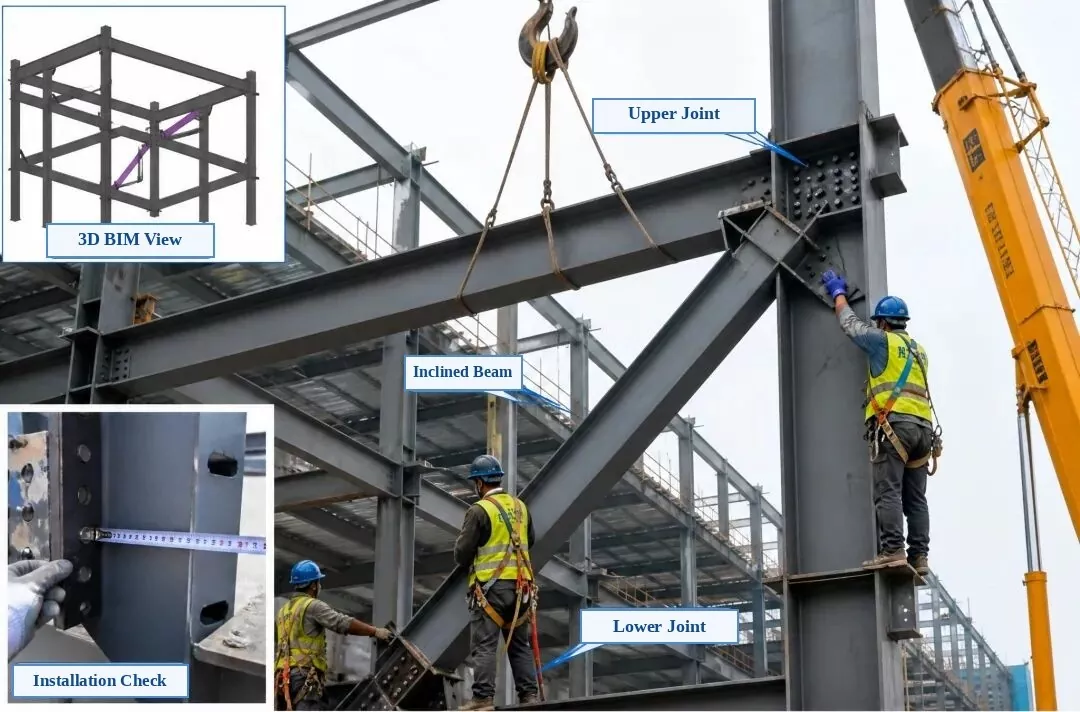

4. වානේ රාමු ස්ථාපනය සහ පරීක්ෂාව - නැඹුරු වානේ කදම්බ ස්ථාපනය

උපුටා ගත් ඡායාරූප ලේබල:ඉහළ-වම් ඇතුල් කිරීම: 3D BIM දසුන | පහළ-වම් ඇතුළු කිරීම: ස්ථාපන පරීක්ෂාව | ප්‍රධාන ඡායාරූපය: ඉහළ සම්බන්ධක සන්ධිය, ආනත වානේ කදම්භ (විකර්ණ වරහන), පහළ සම්බන්ධක සන්ධිය

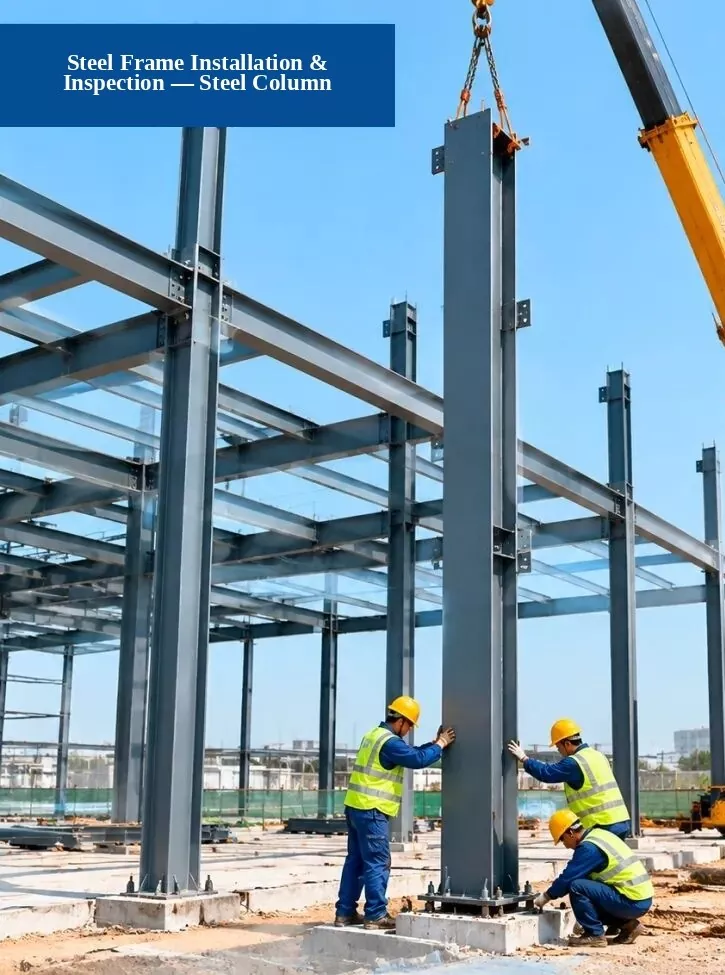

5. වානේ රාමු ස්ථාපනය සහ පරීක්ෂාව - වානේ තීරු ස්ථාපනය

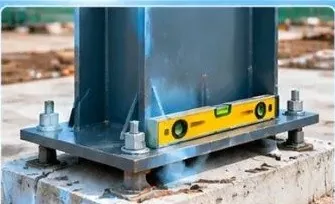

1. පදනම් පරීක්ෂාව:නැංගුරම් බෝල්ට් පිහිටීම්, අත්තිවාරම් උස සහ අත්තිවාරම් මානයන් සැලසුම් අවශ්‍යතා සපුරාලන්නේ දැයි පරීක්ෂා කරන්න.

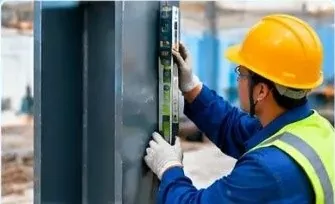

2. සිරස් පෙළගැස්ම පරීක්ෂා කිරීම:වානේ තීරුව කෙලින් (සිරස් අතට) පවතින්නේ කෙසේදැයි පරීක්ෂා කිරීමට සම්පූර්ණ නැවතුම්පළක්, ලේසර් ජලනලයක් හෝ කෙලින් මට්ටමක් භාවිතා කරන්න.

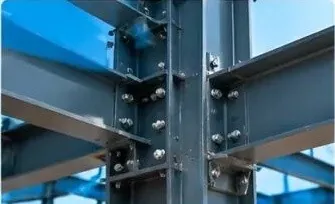

3. සම්බන්ධතා තත්ත්ව පරීක්ෂාව:අධි ශක්ති බෝල්ට්, පෑස්සුම් සහ සම්බන්ධතා තහඩු සම්මත අවශ්යතා සපුරාලන්නේදැයි පරීක්ෂා කරන්න.

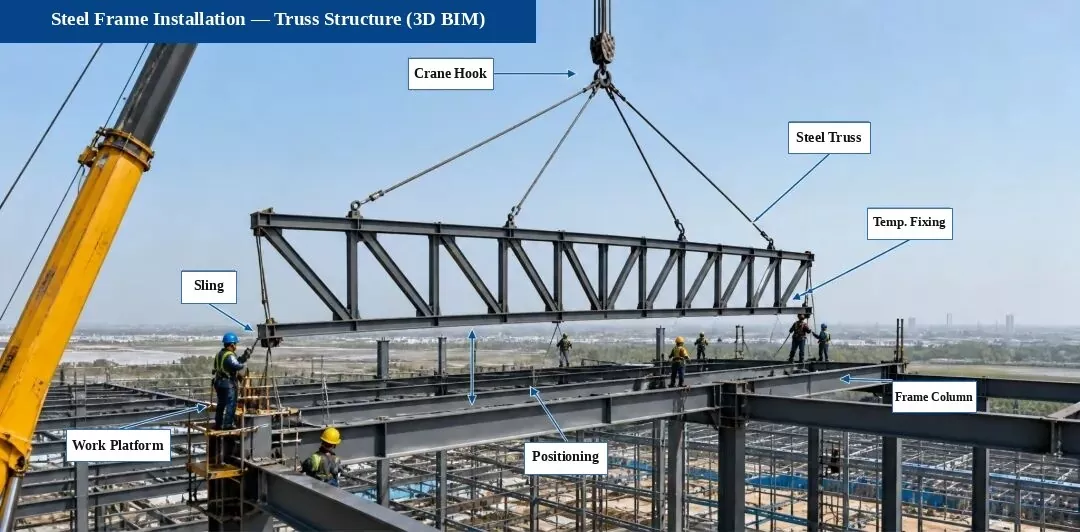

6. වානේ රාමු ස්ථාපනය — Truss Structure Installation (3D BIM රූප සටහන)

උපුටා ගත් ඡායාරූප ලේබල:දොඹකර කොක්ක | වානේ ට්‍රස් ව්‍යුහය | තාවකාලික සවි කිරීම | ලිෆ්ටිං ස්ලින්ග් | ඉහළ වැඩ වේදිකාව | ස්ථානය | වානේ රාමු තීරුව

ප්‍රධාන පරීක්ෂණ ස්ථාන (අඩවි ඡායාරූප):

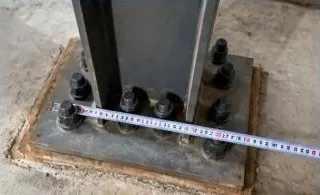

1. සහාය සහ ඒකාබද්ධ පරීක්ෂාව

සැලසුම් අවශ්‍යතා සපුරාලන බවට වග බලා ගැනීම සඳහා ආධාරක බෝල්ට්, ෂිම් තහඩු සහ කාවැද්දූ කොටස්වල පිහිටීම් සහ උස පරීක්ෂා කරන්න.

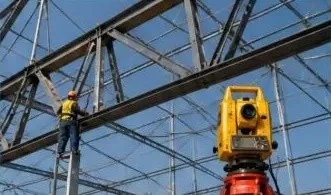

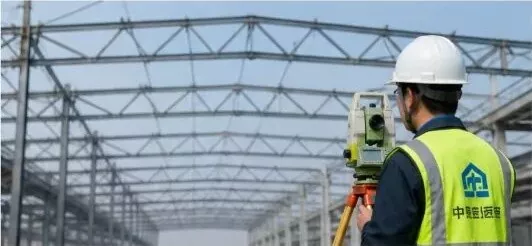

2. Truss Alignment Check

ට්‍රස් එකේ මධ්‍ය රේඛාව, උස සහ නැමීම මැනීමට සහ පෙළගැස්වීමේ ගැලපීම් කිරීමට සම්පූර්ණ නැවතුමක් භාවිතා කරන්න.

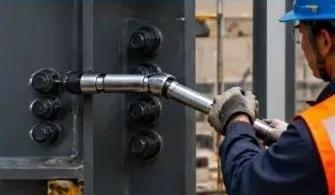

3. අධි ශක්ති බෝල්ට් චෙක්පත

අධි ශක්ති බෝල්ට් වල අංකය, ප්‍රමාණය සහ ව්‍යවර්ථය පරීක්ෂා කර කේතයට අවශ්‍ය පරිදි ඒවා නැවත පරීක්ෂා කරන්න.

සටහන:මෙම ව්‍යාපෘතියේ ට්‍රස් ව්‍යුහය කර්මාන්තශාලාවේ පූර්ව එකලස් කර ඇති අතර නිවැරදිව ස්ථාපනය කිරීම, ගුණාත්මකභාවය සහ ආරක්ෂාව සහතික කිරීම සඳහා වෙබ් අඩවියේ කොටස් වලින් ඔසවනු ලැබේ.

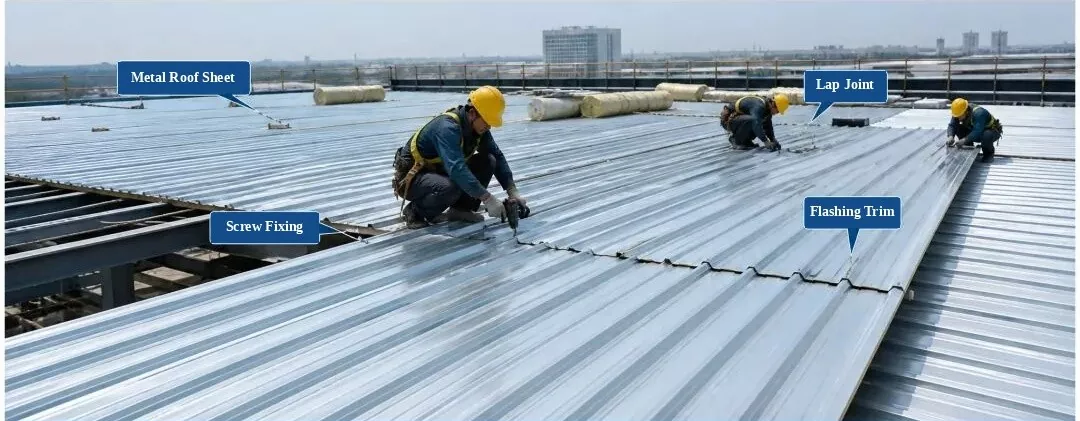

7. වානේ රාමුව සහ පැතිකඩ සහිත ලෝහ සෙවිලි තහඩු ස්ථාපනය සහ පරීක්ෂා කිරීම

8. වානේ රාමු ස්ථාපනය සහ පරීක්ෂාව - වානේ පඩිපෙළ සහ අත්වැට සවි කිරීම

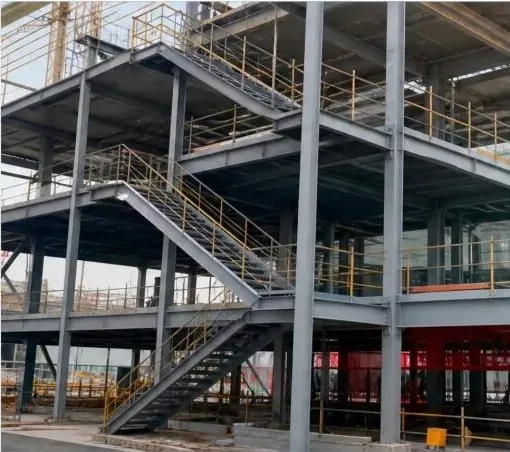

1. සම්පූර්ණ කරන ලද වානේ පඩිපෙළ සහ අත්වැසුම් (අඩවි ඡායාරූපය)

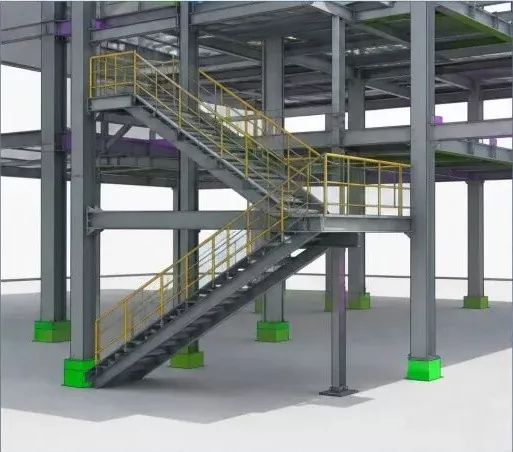

2. 3D BIM මාදිලිය (වානේ පඩිපෙළ සහ අත් පටි)

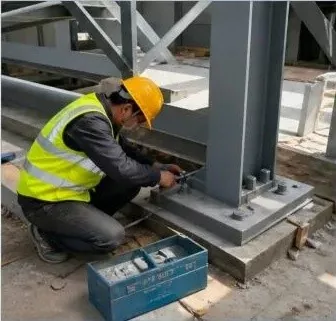

3. වානේ පඩිපෙළ ස්ථාපනය (අඩවි වැඩ)

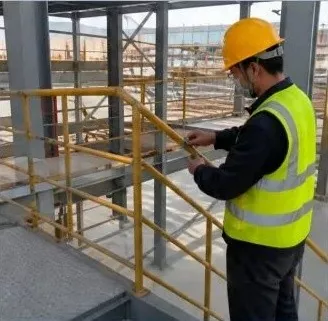

4. අත්වැට සවි කිරීම (අඩවි වැඩ)

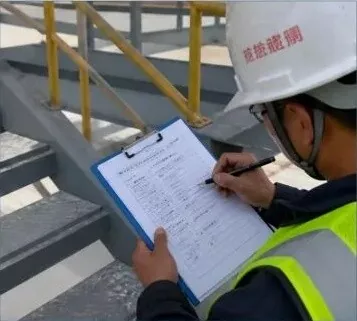

5. ස්ථාපන තත්ත්ව පරීක්ෂාව (අඩවි පරීක්ෂාව)
