වානේ ව්යුහය කර්මාන්තශාලා ගොඩනැගිලි සැලසුම් කිරීම සහ ඉදිකිරීම සඳහා ප්රධාන කරුණු නවයක්

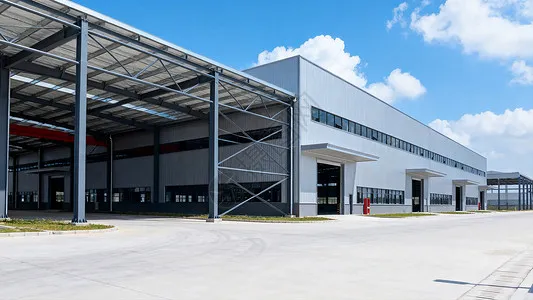

වානේ ව්යුහය කර්මාන්තශාලා ගොඩනැගිලිඉදිකිරීම් ඉංජිනේරු විද්‍යාවේ පුළුල් ලෙස හඳුනාගෙන ඇත්තේ ඒවා ගොඩනැගීමට වේගවත් වීම, ස්වයං බරින් සැහැල්ලු වීම, හොඳ භූ කම්පන කාර්ය සාධනයක් තිබීම සහ පරිසර හිතකාමී බැවිනි. කාර්මික ගොඩනැගිලි සැලසුම් කිරීමේදී, ඔවුන් ක්රමයෙන් බරින් ශක්තිමත් කොන්ක්රීට් ව්යුහය ප්රතිස්ථාපනය කර ඇත.

වානේ ව්යුහයන් චීනයේ දීර්ඝ කාලයක් තිස්සේ භාවිතා කර නොමැති අතර, ඒවායේ සවිස්තරාත්මක සැලසුම් සහ ඉදිකිරීම් ශිල්පීය ක්රම තවමත් සංවර්ධනය වෙමින් පවතී. වානේ ව්‍යුහය කාර්මික ගොඩනැගිලි බොහෝ වාසි ලබා දුන්නද, ද්‍රව්‍යයක් ලෙස වානේ ද අවාසි ඇත - නිදසුනක් ලෙස, දුර්වල ගිනි ප්‍රතිරෝධය සහ විඛාදනයට ඇති ප්‍රවණතාවය. සැලසුම් සහ ඉදිකිරීම් අදියර දෙකේදීම මෙම සාධක සැලකිල්ලට ගත යුතුය.

I. වානේ ව්යුහය කර්මාන්තශාලා ගොඩනැගිලිවල ප්රධාන වාසි

සාරාංශයේ සඳහන් කර ඇති පරිදි, ප්රධාන වාසිවානේ ව්යුහය කාර්මික ගොඩනැගිලිපහත පරිදි වේ. පළමුව, ඉදිකිරීම් වේගය අනුව: වානේ සංරචක කර්මාන්ත ශාලාවක මහා පරිමාණයෙන් නිෂ්පාදනය කළ හැකිය; ඉදිකිරීම් සරල වන අතර ශිෂේණය ඍජු වීම, ඉදිකිරීම් කාලය බෙහෙවින් කෙටි කරයි. දෙවනුව, ස්වයං බර අනුව: ගොඩනැගිල්ලේ ව්යුහාත්මක බර 30% කින් පමණ අඩු කළ හැකිය; මෙය විශේෂයෙන්ම අඩු අත්තිවාරම් දරණ ධාරිතාවක් හෝ ඉහළ භූ කම්පන බලකොටු තීව්‍රතාවයක් සහිත වෙබ් අඩවිවල ලාභදායී වන අතර, ශක්තිමත් කරන ලද කොන්ක්‍රීට් ව්‍යුහාත්මක පද්ධතිවලට වඩා සමස්ත ආර්ථිකය යහපත් වේ. අවසාන වශයෙන්, පාරිසරික ආරක්ෂණය අනුව: වානේ ව්යුහයන් පරිසර හිතකාමී හරිත ගොඩනැගිලි පද්ධති පවුලට අයත් වේ; වානේ යනු ඉහළ ප්‍රතිචක්‍රීකරණ අගයක් සහිත ඉහළ ප්‍රබල, ඉහළ කාර්යක්‍ෂම ද්‍රව්‍යයක් වන අතර එය ඉදිකිරීම් අතරතුර ආකෘති පත්‍ර අවශ්‍ය නොවේ.

II. ඇඳීම් නිර්මාණයේ වැදගත්කම

ඕනෑම ව්යාපෘතියක ඉදිකිරීම් පදනම වන්නේ ඇඳීම් ය. වානේ ව්‍යුහ කාර්මික ගොඩනැගිල්ලක සැලසුම් අවධියේදී, ඉදිකිරීම් ඒකකයේ වෘත්තීය කාර්මික ශිල්පීන් ඒකාබද්ධ චිත්‍ර සමාලෝචනයක් සිදු කිරීම සඳහා සංවිධානය කළ යුතුය, “දෝෂ, අතපසුවීම්, ගැටීම් සහ අඩුපාඩු” සඳහා චිත්‍ර පරීක්ෂා කිරීම, එවිට ඉදිකිරීම් ආරම්භ වීමට පෙර ගැටළු විසඳා ඇති අතර ගුණාත්මකභාවය සහ කාලසටහනට ඇඳීමේ ගැටළු අවම මට්ටමක තබා ඇත. වානේ ව්‍යුහ ව්‍යාපෘතියක් සඳහා, සකස් කිරීමේ අදියර සහ ශිෂේණය ඍජු අදියර සඳහා වෙනම ඉදිකිරීම් සංවිධාන සැලසුම් සකස් කළ යුතුය; නිෂ්පාදන ක්‍රියාවලි ලේඛනය මඟින් එක් එක් ක්‍රියාවලියේ ගුණාත්මක ප්‍රමිතීන් සහ තාක්ෂණික අවශ්‍යතා සහ නිෂ්පාදන අවධියේ උප අයිතම මෙන්ම නිෂ්පාදනයේ ගුණාත්මකභාවය සහතික කිරීම සඳහා ගනු ලබන නිශ්චිත ක්‍රියාමාර්ග ආවරණය කළ යුතුය.

III. බ්රේසිං පද්ධතිය සඳහා සැලසුම් මූලධර්ම

ගොඩනැගිල්ලේ අවකාශීය හැසිරීම සහතික කිරීම, එහි සමස්ත තද බව වැඩි දියුණු කිරීම, කල්පවත්නා තිරස් බලවේගවලට ප්‍රතිරෝධය සහ සම්ප්‍රේෂණය කිරීම, සාමාජිකයින්ගේ අධික විරූපණය වැළැක්වීම, සම්පීඩන සාමාජිකයින් ගාංචු වීම වැළැක්වීම සහ ව්‍යුහයේ සමස්ත ස්ථායිතාව සහතික කිරීම සඳහා, විශ්වාසදායක වරහන් පද්ධතියක් ගොඩනැගිල්ලේ ව්‍යුහාත්මක ස්වරූපය අනුව සකස් කළ යුතුය. එක් එක් උෂ්ණත්ව කලාපයේ දිග. සෑම උෂ්ණත්ව කලාපයක්ම ස්ථායී අන්තර්-තීරු වරහන් පද්ධතියක් සැපයිය යුතුය, වහලය පාර්ශ්වීය තිරස් වරහන් සමඟ සම්බන්ධීකරණයෙන් සකස් කර ඇත. කල්පවත්නා විරූපණයේ දිශාව තීරණය කරන සහ තාප ආතති ප්‍රමාණයට බලපාන ප්‍රධාන සාධකයක් වන්නේ පහළ තීරු වරහනේ පිහිටීමයි; දොඹකර බාල්ක වැනි කල්පවත්නා සාමාජිකයින්ට උෂ්ණත්වය වෙනස් වන විට අන්ත දෙකටම නිදහසේ ප්‍රසාරණය වීමට සහ හැකිලීමට හැකි වන පරිදි පහළ තීරු වරහන උෂ්ණත්ව කලාපයේ මැදට හැකිතාක් සමීපව තැබිය යුතුය. උෂ්ණත්ව කලාපය කෙටි වන විට, පහළ තීරු වරහන් තනි කට්ටලයක් සාමාන්යයෙන් මධ්යයේ තබා ඇත. කෙසේ වෙතත්, උෂ්ණත්ව කලාපය මීටර් 150 ට වඩා දිගු වන විට, කල්පවත්නා තද බව සහතික කිරීම සඳහා කලාපය තුළ පහළ තීරු වරහන් කට්ටල දෙකක් ස්ථාපනය කළ යුතුය; ඒවා හැකිතාක් දුරට උෂ්ණත්ව කලාපයේ මැද තෙවැනි කොටස තුළ තැබිය යුතු අතර, අධික තාප ආතතිය වළක්වා ගැනීම සඳහා කට්ටල දෙක අතර මැද සිට මැද දක්වා දුර මීටර් 72 නොඉක්මවිය යුතුය.

IV. භූ කම්පන නිර්මාණය සඳහා ප්රධාන කරුණු

වානේ ව්යුහය කාර්මික ගොඩනැගිල්ලක භූ කම්පන සැලැස්ම සිදු කරන විට, පහත සඳහන් කරුණු සටහන් කළ යුතුය. පළමුව, සාමාන්ය පිරිසැලසුම අනුව, ව්යුහයේ ස්කන්ධය සහ දෘඪතාව ඒකාකාරව බෙදා හැරිය යුතු අතර, එම ගොඩනැගිල්ල ඒකාකාරව පටවා ඇති අතර සම්බන්ධීකරණ ආකාරයෙන් විරූපණය වේ; භූ කම්පන කාර්ය සාධනය කෙරෙහි අහිතකර බලපෑමක් ඇති බැවින් අසමාන තද බව වැළැක්විය යුතුය. තීර්යක් ව්‍යුහය සඳහා, වානේ බර දරණ කාර්ය සාධනය සම්පූර්ණයෙන් භාවිතා කිරීම සහ තීර්යක් විරූපණය අඩු කිරීම සඳහා දෘඩ රාමුවක් හෝ වහල ට්‍රස් එක තීරු වලට තදින් සම්බන්ධ කර ඇති රාමුවක් අනුගමනය කළ යුතුය. දෙවනුව, වානේ ව්‍යුහය ගොඩනැගිලි සාමාන්‍යයෙන් අසාර්ථක වන්නේ සාමාජිකයින්ගේ ශක්තිය ප්‍රමාණවත් නොවන නිසා නොව, සාමාජිකයින් ගාංචු වීම නිසාය. එබැවින්, ගොඩනැගිල්ලේ සමස්ත ස්ථාවරත්වය සහතික කරන හොඳින් සකසන ලද වරහන් පද්ධතියක් විශේෂයෙන් වැදගත් වේ. අවසාන වශයෙන්, භූමිකම්පා ක්රියාකාරිත්වය යටතේ, අඩු චක්රයේ තෙහෙට්ටුව සිදු වන අතර, ගොඩනැගිල්ලට එහි බලපෑම සැලසුම් කිරීමේදී සලකා බැලිය යුතුය. ව්‍යුහාත්මක සම්බන්ධතා සැලසුම් කිරීම ව්‍යුහාත්මක සාමාජිකයින්ගේ සම්පූර්ණ කොටස ලබා දීමට පෙර ඒකාබද්ධ අසාර්ථක වීමක් සිදු නොවන බව සහතික කළ යුතුය; සාමාජිකයින්ට භූ කම්පන ශක්තිය සම්පූර්ණයෙන්ම අවශෝෂණය කර ගැනීමට සහ ඔවුන්ගේ භූ කම්පන ධාරිතාව වර්ධනය කිරීමට ප්ලාස්ටික් වේදිකාවට ඇතුළු වීමට ඉඩ දිය යුතුය.

V. තාප සහ ගිනි-ප්‍රතිරෝධක සැලසුමේ වැදගත්කම

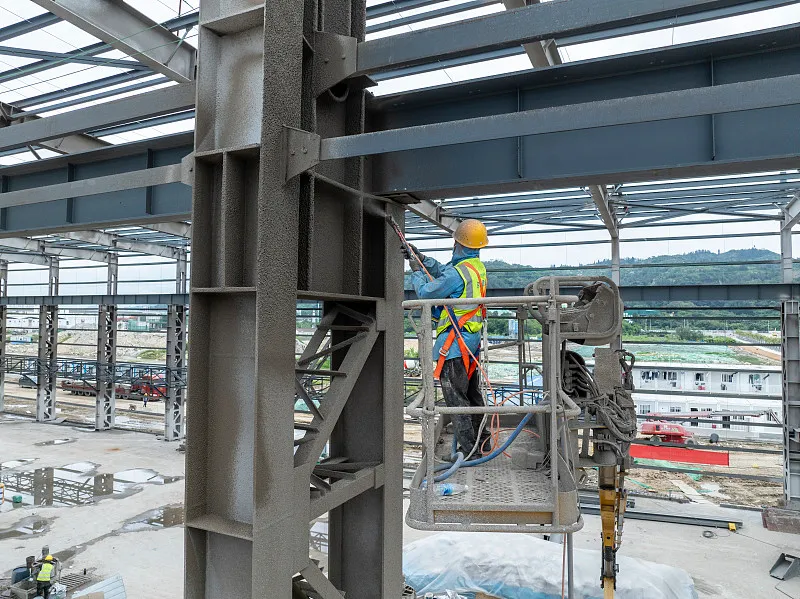

වානේ ව්යුහය කාර්මික ගොඩනැගිලිදුර්වල ගිනි ප්රතිරෝධයක් ඇත. වානේ 100 ° C ට වඩා රත් කරන විට, එහි ආතන්ය ශක්තිය අඩු වන අතර උෂ්ණත්වය ඉහළ යන විට එහි ප්ලාස්ටික් බව වැඩි වේ. 250 °C පමණ, වානේවල ආතන්ය ශක්තිය සුළු වශයෙන් වැඩි වන අතර එහි ප්ලාස්ටික් බව අඩු වේ - මෙම සංසිද්ධිය නිල් බිඳෙනසුලු බව ලෙස හැඳින්වේ. 250 ° C ට වැඩි උෂ්ණත්වයකදී වානේ රිංගා ගැනීමට පටන් ගනී. 500 °C පමණ වන විට වානේ ව්‍යුහය කඩා වැටීමට තරම් වානේ ශක්තිය පහත වැටේ. එබැවින්, වානේ ව්යුහයක මතුපිට උෂ්ණත්වය 150 ° C ඉක්මවන විට, තාප පරිවාරක සහ ගිනි ආරක්ෂණ සැලසුම සැපයිය යුතුය (සාමාන්යයෙන් තාප ප්රතිරෝධක, ගිනි ආරක්ෂණ ආලේපන යෙදීමෙන් ලබා ගත හැකිය).

ඉදිකිරීමේදීවානේ ව්යුහය කාර්මික ගොඩනැගිලි, බොහෝ ප්රායෝගික ගැටළු පැන නගී; මෙහිදී අපි වඩාත් කැපී පෙනෙන ඒවා පමණක් විශ්ලේෂණය කරමු.

VI ඉදිකිරීම් අතරතුර ඇන්කර් බෝල්ට් කාවැද්දීම

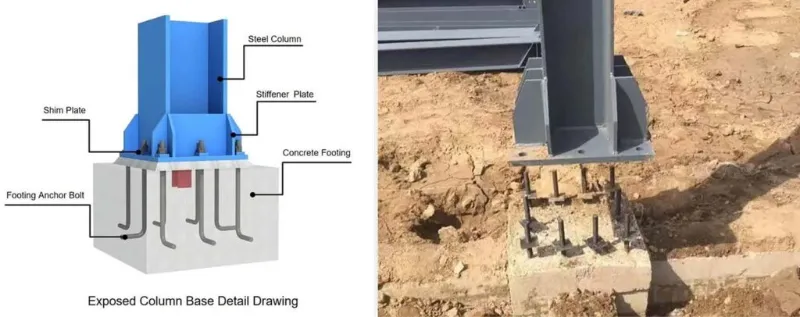

වානේ ව්යුහයක කාර්මික ගොඩනැගිල්ලක ස්ථාවරත්වය සඳහා ඇන්කර් බෝල්ට් ස්ථිරව සවි කර තිබේද යන්න පැවසිය හැකිය. ඇන්කර් බෝල්ට් වල නිරවද්යතාව වානේ ව්යුහයේ ස්ථානගත කිරීම සෘජුවම බලපායි. ඇන්කර් බෝල්ට් දැඩි නිරවද්‍යතාවයකින් තැන්පත් කළ යුතුය: අක්ෂ අපගමනය ± 2.0 mm, සහ උන්නතාංශය ± 5.0 mm. තීරු නැංගුරම් බෝල්ට් ස්ථාපනය කිරීමට පෙර, තිරස් පාලන ජාලයේ සෑම අක්ෂයක්ම තීරු පදනමේ ඉහළ මතුපිටට ප්‍රක්ෂේපණය කර ලූපය වසා දමන්න, එමඟින් බෝල්ට් වල ස්ථාපන නිරවද්‍යතාවය සහතික කිරීම; ඉන්පසු අක්ෂවලට අනුව තීරු වල පිටත දාර සලකුණු කරන්න. තීරු නැංගුරම් බෝල්ට් සඳහා ආධාරක රාමුව (shoring) සවි කළ පසු, වානේ-නල රාමුව මතට අවශ්ය උන්නතාංශය මාරු කරන්න.

VII. එසවීමේදී පූර්වාරක්ෂාව

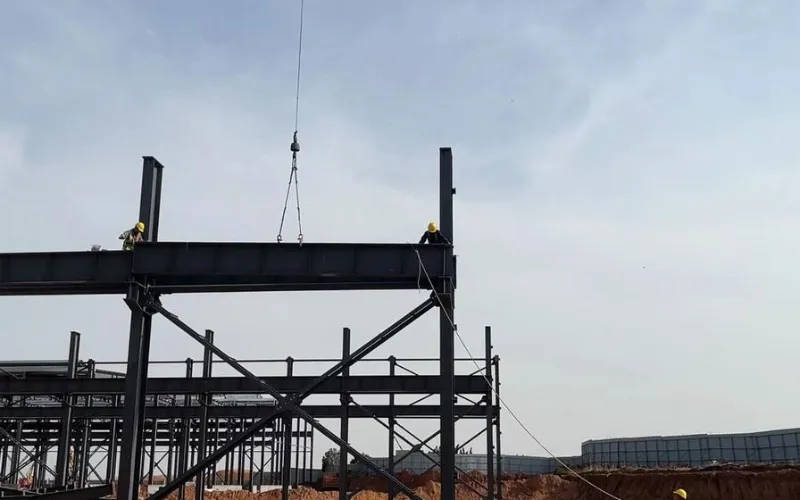

ප්රධාන පූර්වාරක්ෂාවන් පහත පරිදි වේ. පළමුව, තීරු පාදයේ පාදක තහඩුව මත හරස් මැද රේඛාවන් සහ නැංගුරම් බෝල්ට් වල මැද රේඛාවන් සලකුණු කරන්න, තීරු පාදයේ කැපුම් සිදුරු පිරිසිදු කරන්න; වානේ තීරුව ස්ථානගත වූ පසු, එහි උන්නතාංශය සකස් කර ගෙඩි තද කරන්න. දෙවනුව, එක් ප්රදේශයක වානේ තීරු සවිකිරීමෙන් පසුව, තීරු වල සමස්ත ස්ථායීතාවය සහතික කිරීම සහ වානේ කදම්බ ඔසවන විට ඒවා විකෘති කිරීම වැළැක්වීම සඳහා, ටයි කූරු (සම්බන්ධක සාමාජිකයින්) ස්ථාපනය කරන්න. අවසාන වශයෙන්, වානේ කදම්බ ඔසවන්න: මැද වාතයේ බාල්ක යුගල සම්බන්ධ කර ඉහළ ශක්ති බෝල්ට් වල ආරම්භක තද කිරීම සිදු කරන්න; පළමු කදම්භය එක පැත්තකට ඇලවීම වැළැක්වීම සඳහා ගයි වයර් හතරකින් ආරක්ෂිත කළ යුතුය.

VIII. දොඹකර කදම්භ පද්ධතිය ස්ථාපනය කිරීමේ දුෂ්කරතා

ඉදිකිරීම් අතරතුර, දොඹකර බාල්ක පිරිවිතරයන්ට අනුකූලව තීරු-වරක් ඇති බොක්කෙන් දැඩි ලෙස ස්ථාපනය කළ යුතුය. අන්තර්-තීරු වරහන ස්ථාපනය කර සම්බන්ධ කළ පසු, එය සාපේක්ෂ වශයෙන් ස්ථාවර අවකාශීය දෘඩතා ඒකකයක් සාදයි; මෙම බොක්කෙන් ස්ථාපනය කිරීම ආරක්ෂිත වන අතර දොඹකර බාල්ක සවි කිරීම තීරු වල සිරස් අතට බලපාන්නේ නැති බව සහතික කරයි. ස්ථාපනය අතරතුර, ෂිම් තහඩු විශාල අවසන් කොටසේ අපගමනය සහිත දොඹකර බාල්ක යටතේ තැබිය යුතුය; දොඹකර කදම්භ පද්ධතිය සකස් කිරීමෙන් පසු මෙම ෂිම් වෑල්ඩින් කළ යුතු අතර, කලින් සැකසූ ස්ථානගත කිරීමේ රේඛාවලට එරෙහිව කදම්බ නිශ්චිතවම පෙළගස්විය යුතුය. තිරිංග පද්ධතිය විධිමත් ලෙස සම්බන්ධ කළ යුත්තේ දොඹකර බාල්ක සකස් කර සවි කිරීමෙන් පසුව පමණි. තිරිංග තහඩුව දොඹකර කදම්භයට අධි ශක්ති බෝල්ට් මගින් සහ වෑල්ඩින් මගින් සහායක ට්‍රස් එකට සම්බන්ධ කළ විට, අනුපිළිවෙල වැදගත් වේ: ප්‍රථමයෙන් තිරිංග තහඩුව දොඹකර කදම්භයට අධි ශක්ති බෝල්ට් සමඟ සම්බන්ධ කර මූලික තද කිරීම සිදු කරන්න; ඉන්පසු සහායක ට්‍රස් එක සකස් කරන්න, තිරිංග තහඩුවට එය වෑල්ඩින් කරන්න, සහ ඉහළ ශක්තිමත් බෝල්ට් වල අවසාන තද කිරීම සිදු කරන්න; අවසාන වශයෙන්, තිරිංග තහඩුව සහායක ට්‍රස් එකට වෑල්ඩින් කරන්න. තහඩුවේ අභ්‍යන්තර ආතතිය අවම කිරීම සඳහා ඉහළ ශක්ති බෝල්ට් තද කිරීම සහ තිරිංග තහඩුව වෑල්ඩින් කිරීම යන දෙකම එක් එක් තහඩුවේ කේන්ද්‍රයේ සිට දාර දෙක දෙසට ගමන් කළ යුතුය.

IX. වානේ සංරචක ගොඩගැසීම

ශිෂේණය ඍජු වීම පහසු කිරීම සඳහා, වානේ සංරචක වෙබ් අඩවියට පැමිණීමෙන් පසු සාධාරණ ආකාරයකින් ගොඩගැසිය යුතුය. මූලධර්ම වනුයේ: ශිෂේණය ඍජු වීම සඳහා අවශ්‍ය අංගෝපාංග සෘජුවම වෙබ් අඩවියේ ගොඩ ගැසිය යුතු අතර, ඔසවන අනුපිළිවෙල අනුගමනය කළ යුතුය - පළමුව ඔසවන ඒවා ඉහළට, පසුව ඔසවන ඒවා පහළට; හදිසි අවශ්‍ය නොවන සංරචක තාවකාලිකව වෙබ් අඩවියෙන් පිටත ගබඩා කළ යුතුය. ගොඩගැසීමේදී, තීරු සහ බාල්ක වෙන වෙනම තබා, අක්ෂය මගින් ඒවා ගොඩ ගසන්න. ගබඩා අංගනය නම් කරන ලද පිරිස් විසින් කළමනාකරණය කළ යුතුය; සංරචක සැපයුම් අවශ්‍යතා සහ බෙදාහැරීමේ ලැයිස්තුවට එරෙහිව ගණන් කළ යුතු අතර වාර්තා ගොනු කළ යුතුය. H-අංශයේ සාමාජිකයන් කිසිවිටෙක සමතලා නොවී, කෙළින් ගබඩා කළ යුතුය. සෑම සංරචකයක්ම අවම වශයෙන් කරුණු දෙකක් මත සහාය විය යුතුය; ආධාරක ලක්ෂ්‍ය සාමාජික අන්තයේ සිට හත්වන පරාසයක පිහිටා තිබිය යුතුය. ස්ථර වල ගොඩගැසීමේදී, ස්ථර තුනකට වඩා ඉඩ නොදේ; දැව කුට්ටි මට්ටම් තබා ගැනීම සඳහා ස්ථර අතර නිවැරදිව තැබිය යුතු අතර ආධාරක ස්ථාන සිරස් අතට පෙළ ගැසිය යුතුය.
