වානේ ව්‍යුහාත්මක සංරචක සඳහා සම්පූර්ණ මාර්ගෝපදේශය: ද්විතියික සාමාජිකයින් සහ සම්බන්ධතා විස්තර

ප්‍රාථමික බර දරණ සාමාජිකයින්ගේ සහ වරහන් සහ ස්ථායීතාවයේ සාමාජිකයින්ගේ විස්තර සහ පිරිසැලසුම් ඇඳීම් පෙර කලාපය මගින් නිදර්ශනය කරන ලදී.වානේ ව්යුහාත්මකසංරචක. මෙම සැසිය ද්විතීයික සහ අමුණා ඇති සංරචක මෙන්ම සම්බන්ධතා සහ ව්‍යුහාත්මක සවි කිරීම් හඳුන්වාදීම සමඟ දිගටම පවතී. පහත දැක්වෙන්නේ වානේ ගොඩනැගිලිවල සාමාන්‍ය පිරිසැලසුම් ස්ථාන සහ එක් එක් සංරචකවල සම්පූර්ණ ලැයිස්තු විස්තරය.

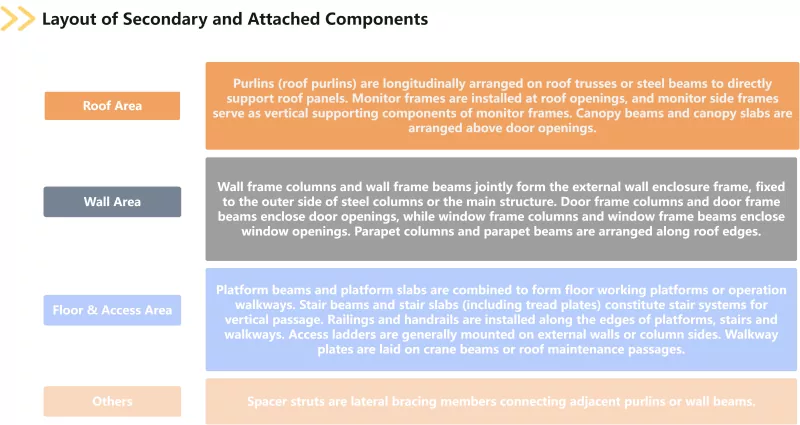

ද්විතීයික සහ අමුණා ඇති සංරචක වලට purlins, බිත්ති රාමු තීරු, බිත්ති රාමු බාල්ක, මොනිටර රාමු, මොනිටර පැති රාමු, පඩිපෙළ බාල්ක, පඩිපෙළ ස්ලැබ්, වේදිකා බාල්ක, වේදිකා පුවරු, රේල් පීලි, අත් පටි, ප්‍රවේශ ඉණිමං, ඇවිදීමේ තහඩු සහ ස්පේසර් ස්ට්‍රට්, දොර රාමු තීරු, දොර රාමු තීරු විය හැකිය, ජනෙල් කදම්බ විය හැකිය. ස්ලැබ්, පැරපෙට් තීරු සහ පැරපෙට් බාල්ක. පර්ලින් වහල පර්ලින් සහ බිත්ති පිරිපහදු ලෙස බෙදා ඇති අතර පඩිපෙළ පුවරු පාගා තහඩු ආවරණය කරයි. වසා දැමීම, ගමන් කිරීම, දිවා ආලෝකය සහ වාතාශ්‍රය වැනි ගොඩනැගිලි කාර්යයන් භාර ගැනීම, ද්විතියික සහ අමුණා ඇති සංරචක ප්‍රධාන ව්‍යුහයට සුළං බර, හිම බර සහ අනෙකුත් බර සම්ප්‍රේෂණය කරයි. ඒවා වානේ ගොඩනැගිලිවල අඛණ්ඩතාව සහ සේවා කාර්යයන් සහතික කරන අත්‍යවශ්‍ය කොටස් වේ.

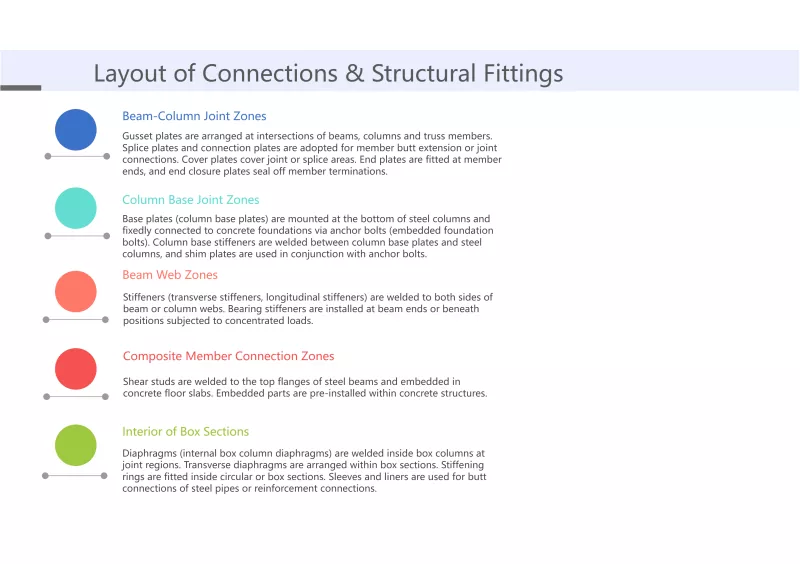

සම්බන්ධතා සහ ව්‍යුහාත්මක සවි කිරීම් ගුසෙට් තහඩු, ස්ටිෆනර්, දරණ ස්ටිෆනර්, ෂිම් තහඩු, සම්බන්ධක තහඩු, ස්ප්ලයිස් තහඩු, ආවරණ තහඩු, අවසන් වසා දැමීමේ තහඩු, අවසන් තහඩු, පාදක තහඩු, තීරු පාදක දෘඩකාරක, තීරු නැංගුරම් බෝල්ට්, සාමාන්‍ය ශක්තිමත් බෝල්ට්, සාමාන්‍ය ශක්තිමත් බෝල්ට් වලින් සමන්විත වේ. අත්, ලයිනර්, දෘඪ මුදු, ප්රාචීර සහ තීර්යක් ප්රාචීර. ස්ටිෆනර් තීර්යක් stiffeners සහ කල්පවත්නා stiffeners ලෙස බෙදා ඇත; පාදක තහඩුවලට තීරු පාදක තහඩු ඇතුළත් වේ; තීරු ඇන්කර් බෝල්ට් කාවැද්දූ අත්තිවාරම් බෝල්ට් ලෙසද හැඳින්වේ; shear studs stud connectors ලෙසද හැඳින්වේ; ප්රාචීර පෙට්ටි තීරු සඳහා අභ්යන්තර ප්රාචීර ආවරණය කරයි. වැදගත් කාණ්ඩයක් ලෙසවානේ ව්යුහයසංරචක, සම්බන්ධතා සහ ව්‍යුහාත්මක සවි කිරීම් මගින් සියලුම බර දරන සාමාජිකයින්ට ඵලදායී ලෙස සම්බන්ධීකරණයෙන් ක්‍රියා කළ හැකිද යන්න සහ බර මාරු කිරීමේ මාර්ගය අඛණ්ඩ සහ විශ්වාසදායකද යන්න කෙලින්ම තීරණය කරයි.

මේ වන විට, ව්‍යුහාත්මක සංයුතිය අනුව වර්ගීකරණය කරන ලද වානේ ව්‍යුහාත්මක සංරචකවල ප්‍රධාන කාණ්ඩ හතරම වර්ග කර ඇත. ඉහත සඳහන් සියලුම සංරචක වානේ ගොඩනැගිලිවල ඉදිකිරීම් ඇඳීම් මත ඇඳ ඇති අතර, ව්‍යුහාත්මක ගණනය කිරීම් වාර්තාවල බල විශ්ලේෂණයට ඇතුළත් කර ඇති අතර සම්පූර්ණ කරන ලද ව්‍යුහයන් තුළ ස්ථිරවම රඳවා තබා ඇත. විවිධ ව්යාපෘති වර්ග අනුව සංරචකවල සංයෝජනය වෙනස් වේ. එක් එක් වර්ගයේ සංරචකවල ක්‍රියාකාරී ස්ථානගත කිරීම සහ පිරිසැලසුම් තර්කය පිළිබඳ නිවැරදි අවබෝධය නිවැරදි ප්‍රමාණ බිල්පත් සම්පාදනය කිරීම සහ විස්තීරණ ඒකක මිල සාධාරණ ලෙස තීරණය කිරීම සඳහා පූර්ව අවශ්‍යතාවයක් මෙන්ම වානේ ව්‍යුහයන්ගේ සැලසුම් අභිප්‍රාය ආරක්ෂිත සහ විශ්වාසදායක භෞතික ගොඩනැගිලි බවට පරිවර්තනය කළ හැකි බව සහතික කිරීමේ පදනම වේ.
