වානේ ව්‍යුහ සංරචක අවබෝධ කර ගැනීම: බර දරණ සහ ස්ථායී සාමාජිකයින් වර්ගීකරණය

සමස්තයක් වශයෙන්, වානේ ව්‍යුහාත්මක සංරචක ව්‍යුහාත්මක සංයුතිය අනුව ප්‍රධාන කාණ්ඩ හතරකට බෙදිය හැකිය: ප්‍රාථමික බර දරණ සාමාජිකයින්, වරහන් සහ ස්ථායීතා සාමාජිකයින්, ද්විතියික සහ අමුණා ඇති සංරචක මෙන්ම සම්බන්ධතා සහ ව්‍යුහාත්මක සවි කිරීම්. මෙම සැසිය ප්‍රධාන වශයෙන් පළමු කාණ්ඩ දෙක ආවරණය කරයි.

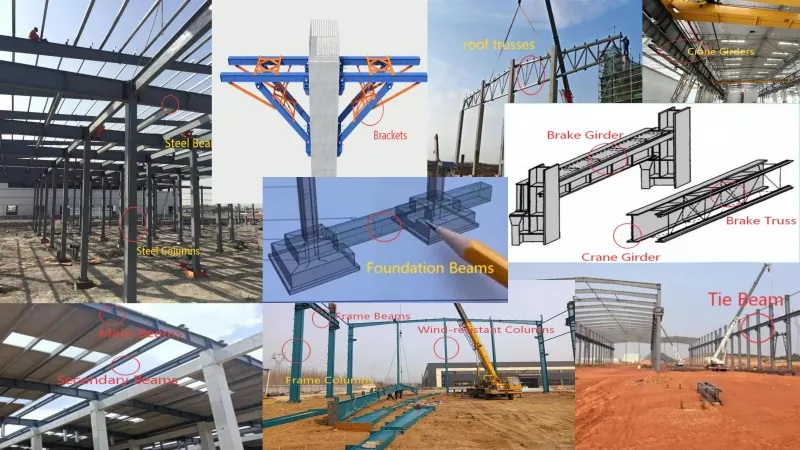

ප්‍රාථමික බර දරණ සාමාජිකයින්ට වානේ තීරු, වානේ බාල්ක, ට්‍රස්, වරහන්, වහල ට්‍රස්, දොඹකර ඉඟුරු, තිරිංග ඉඟුරු, තිරිංග ට්‍රස්, සුළං ප්‍රතිරෝධී තීරු, රාමු කදම්බ, රාමු තීරු, ද්විතියික බාල්ක, ප්‍රධාන බාල්ක, ටයි බාල්ක සහ අත්තිවාරම් කදම්බ ඇතුළත් වේ. ට්‍රස් එකක් තවදුරටත් ඉහළ ස්වර, පහළ ස්වර සහ වෙබ් සාමාජිකයන්ගෙන් සමන්විත වේ. හි මූලික ඇටසැකිල්ල ලෙසවානේ ව්යුහාත්මක පද්ධතිය, ප්රාථමික බර දරණ සාමාජිකයින් ව්යුහයේ ප්රධාන බර උසුලන අතර ඒවා අත්තිවාරමට මාරු කරයි. ඒවායේ නිෂ්පාදනයේ ගුණාත්මකභාවය සහ ශිෂේණය ඍජු නිරවද්යතාව සම්පූර්ණ ව්යුහයේ ආරක්ෂාව සහ ස්ථාවරත්වය සෘජුවම තීරණය කරයි.

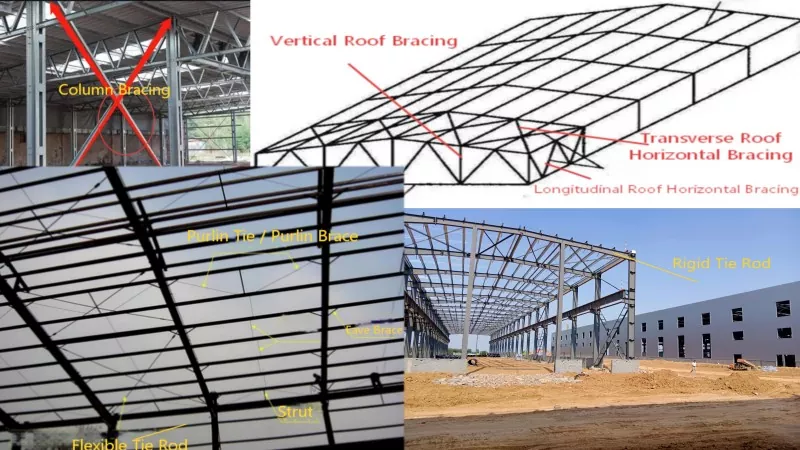

වරහන් සහ ස්ථායීතා සාමාජිකයින් සමන්විත වන්නේ තීරු වරහන්, වහලයේ තිරස් වරහන්, වහලේ සිරස් වරහන්, කල්පවත්නා තිරස් වරහන්, තීර්යක් තිරස් වරහන්, ඊව් වරහන්, දෘඩ ටයි පොලු, නම්‍යශීලී ටයි පොලු, පර්ලින් ටයි සහ නූල් ය. බ්‍රේසිං සහ ස්ථායිතා සාමාජිකයන් ප්‍රධාන සිරස් බර සෘජුව දරා නොගනී, එහෙත් ව්‍යුහයේ සමස්ත ස්ථායිතාව සහතික කිරීමට, තිරස් බර මාරු කිරීමට, ව්‍යුහාත්මක සාමාජිකයින්ගේ ඵලදායී දිග අඩු කිරීමට සහ ව්‍යුහාත්මක අස්ථාවරත්වය වැළැක්වීමට ඔවුන් ක්‍රියා කරයි.

මෙම සැසිය ප්‍රාථමික බර දරණ සාමාජිකයින් සහ වරහන් සහ ස්ථායිතා සාමාජිකයින් හඳුන්වා දෙයි. මීළඟ සැසිය ද්විතීයික සහ අමුණා ඇති සංරචක (purlins, බිත්ති රාමු, මොනිටර රාමු, පඩිපෙළ වේදිකා, රේල් පීලි, ආදිය ඇතුළුව) මෙන්ම සම්බන්ධතා සහ ව්‍යුහාත්මක සවි කිරීම් (gusset plates, stiffeners, bolts, shear studs, etc ඇතුළුව) පිළිබඳ සම්පූර්ණ විස්තර දිගටම විස්තාරනය කරනු ඇත. සුසරව සිටින්න.
