EIHE Steel Structure's Box Column Processing Flow & Engineering Application ජයග්‍රහණ

2026-04-28 0 මට පණිවිඩයක් දෙන්න

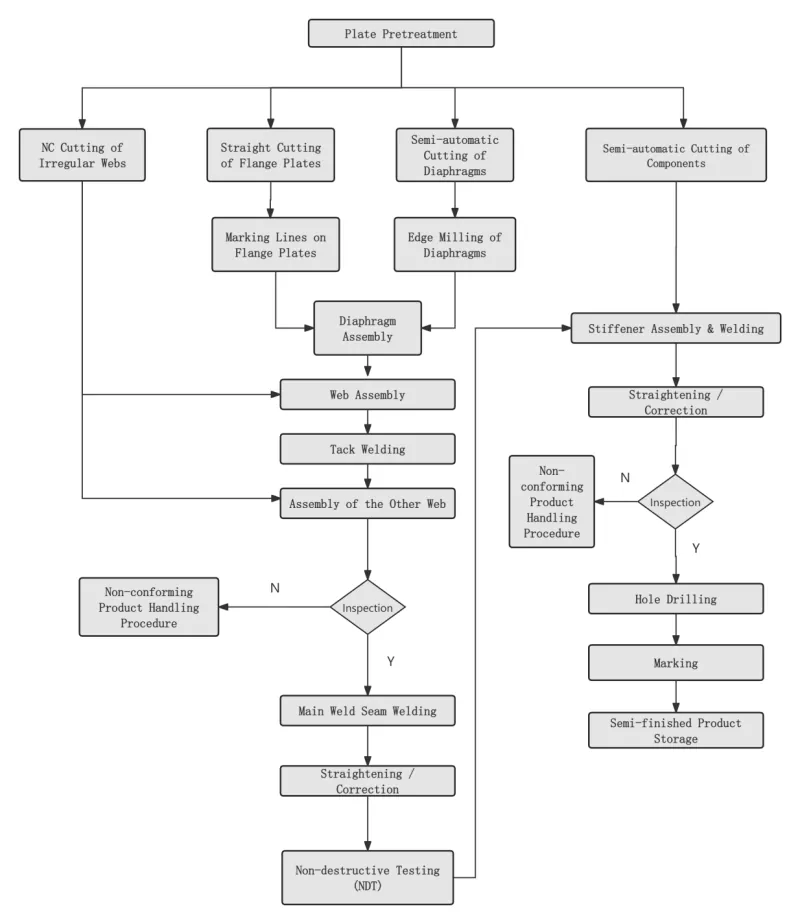

I. සාමාන්ය පිරිසැලසුම් ඇඳීම

Ⅱ. ප්රධාන ක්රියාවලිය

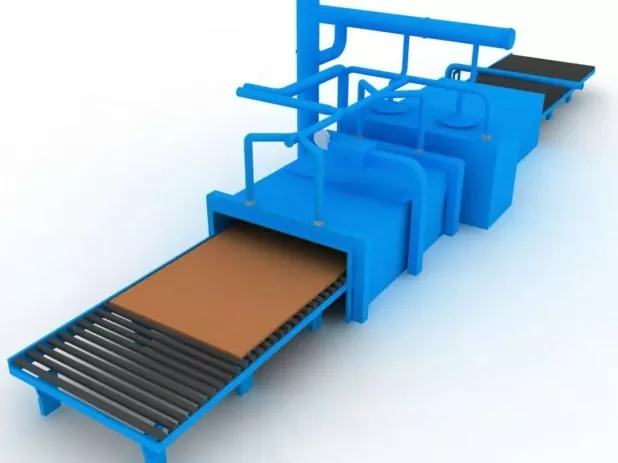

පියවර 1 වානේ තහඩු මතුපිට පෙර සැකසීම	වානේ තහඩු හිස් කිරීමට පෙර සැලසුම් හෝ ක්රියාවලිය අවශ්යතා අනුව පවත්වනු ලැබේ.

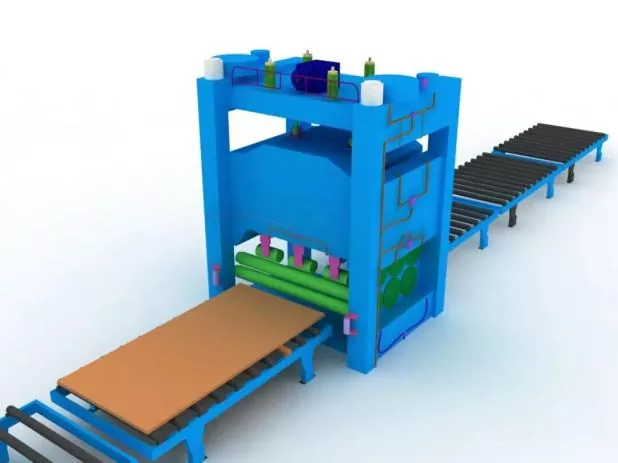

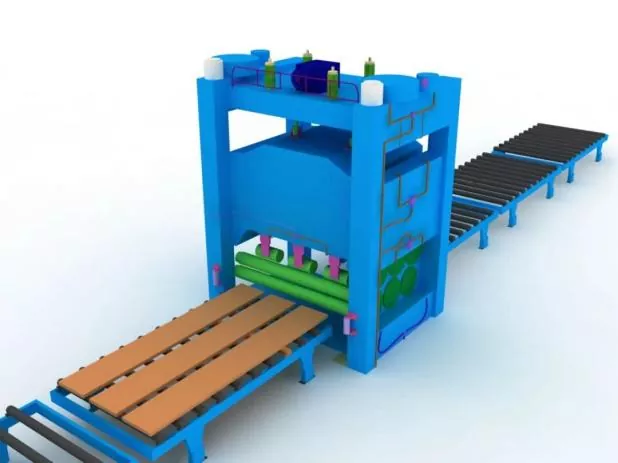

පියවර 2 වානේ තහඩුව සෘජු කිරීම	හිස් කිරීමේ නිරවද්‍යතාවය සහතික කිරීම සහ වානේ තහඩුවේ අභ්‍යන්තර අවශේෂ ආතතිය සමනය කිරීම සඳහා වානේ තහඩු පූර්ව ප්‍රතිකාර කිරීමෙන් පසු සමස්ත සෘජු කිරීම සිදු කළ යුතුය.

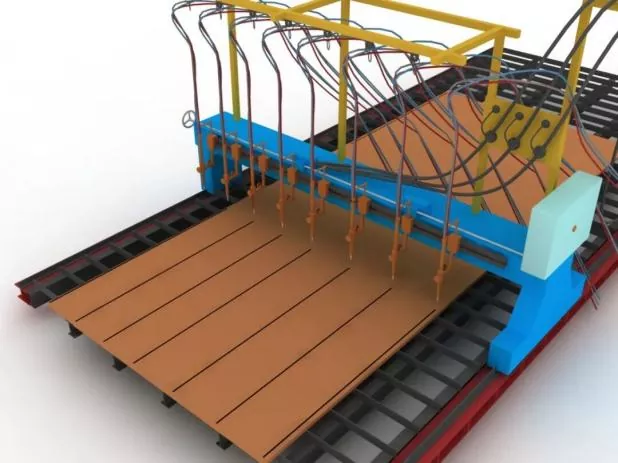

පියවර 3 කොටස් කැපීම සහ හිස් කිරීම	කැපීමට පෙර, කපන යන්ත්රය සකස් කරන්න, තුණ්ඩ ආකෘතිය තහවුරු කරන්න, සහ වායු පීඩනයෙහි ස්ථායීතාවය පරීක්ෂා කරන්න.
පියවර 3 කොටස් කැපීම සහ හිස් කිරීම	කැපීම අතරතුර, වානේ තහඩුවේ කැපුම් මැහුම් ප්‍රථමයෙන් රත් කරන්න, කැපුම් වේගය දැඩි ලෙස පාලනය කරන්න.
පියවර 4 කොටස් ද්විතියික සෘජු කිරීම	එකලස් කිරීමේ නිරවද්‍යතාවය සහතික කිරීම සහ වානේ තහඩු වල අභ්‍යන්තර අවශේෂ ආතතිය අඩු කිරීම සඳහා වානේ තහඩු හිස් කිරීමෙන් පසුව සිදු කෙරේ.

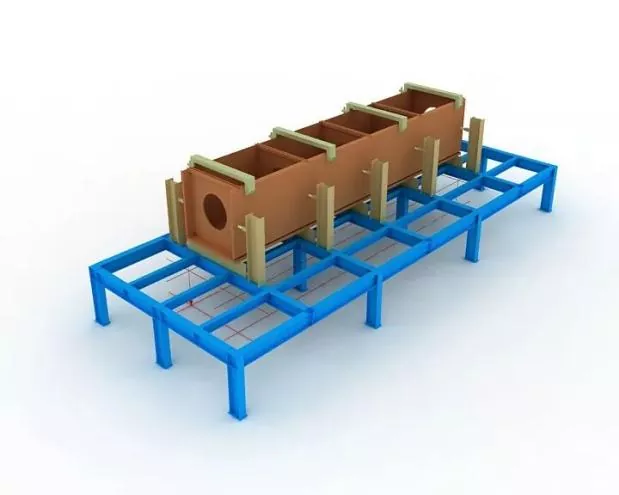

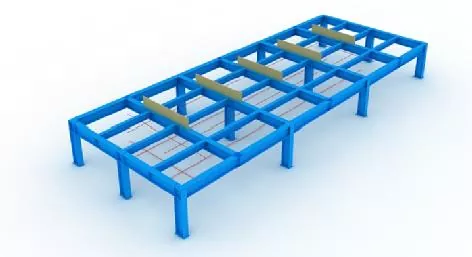

පියවර 5 ජිග් සහ පිරිසැලසුම් රේඛා සැකසීම	එකලස් කිරීමට පෙර, පිරිසැලසුම් රේඛා සහ ජිග් මුලින්ම සකස් කළ යුතුය.
	ජිග් ස්ථාපනය අතරතුර, ඉහළ විවරයේ තිරස් මට්ටම සහතික කළ යුතු අතර, ප්රමාණවත් දෘඪතාව සහ ශක්තිය සහතික කළ යුතුය.
	සියලුම ජිග් සහ පිරිසැලසුම් රේඛා භාවිතයට ගත හැක්කේ නම් කරන ලද පුද්ගලයින් විසින් පරීක්ෂා කර අනුමත කිරීමෙන් පසුව පමණි.

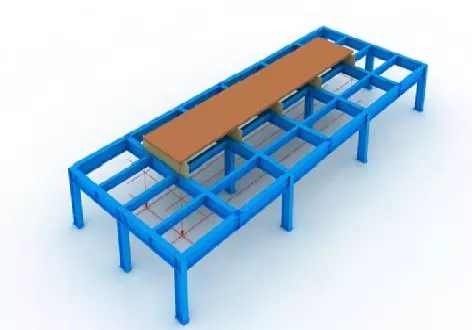

පියවර 6 පහළ පැනල ස්ථානගත කිරීම	ප්ලම්බ් බොබ් සහ පිරිසැලසුම් රේඛා මගින් නිශ්චිතව ස්ථානගත කර ඇත.

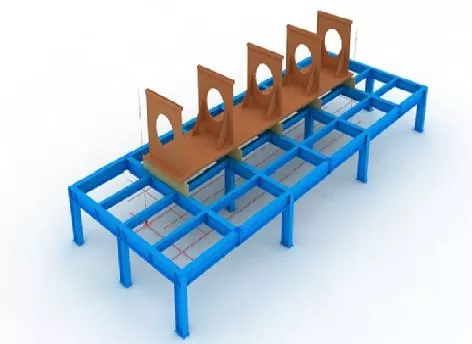

පියවර 7 ප්රාචීරය එකලස් කිරීම	ප්රාචීර එකලස් කිරීමට පෙර, පහළ පුවරුවේ ස්ථානගත කිරීමේ රේඛා සලකුණු කරන්න, ඇඹරුම් රෝදයක් සමඟ රේඛා දෙපස පාවෙන මලකඩ ඉවත් කරන්න.
පියවර 7 ප්රාචීරය එකලස් කිරීම	ප්රාචීර ස්ථාපනය කිරීමෙන් පසුව, ටැක් වෑල්ඩින් මගින් ඒවා සවි කරන්න.
පියවර 8 වෙබ් එකලස් කිරීම	වෙබය එකලස් කර සුදුසුකම් ලැබීමෙන් පසු, ජැක් එකකින් එය ප්රාචීරයට එරෙහිව තදින් ජැක් කරන්න, ඉන්පසු ටැක් වෙල්ඩින් මගින් එය සවි කරන්න.
පියවර 9 ඉහළ පැනල එකලස් කිරීම	ප්ලම්බ් බොබ් සමඟ ඉහළ පුවරුවේ නිශ්චිත ස්ථානගත කිරීම සම්පූර්ණ කරන්න, ඉන්පසු ටැක් වෙල්ඩින් මගින් සවි කරන්න.

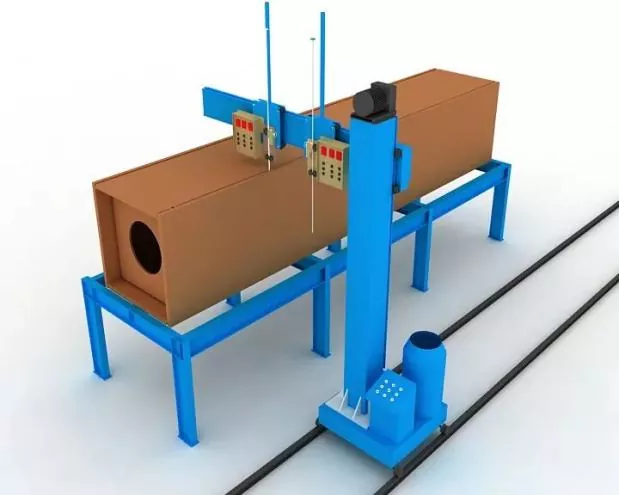

පියවර 10 ප්රාචීරය Electroslag වෙල්ඩින්	ප්රාචීර සඳහා තනි-පාර්ශ්වික විද්යුත් වෙල්ඩින් භාවිතා කරනු ලැබේ.
	චාප ආරම්භ කිරීම සහ නිවා දැමීම සඳහා තඹ අත් වෑල්ඩින් කිරීමේදී ඉලෙක්ට්‍රොස්ලැග් වෑල්ඩින් සිදුරුවල ඉහළ සහ පහළ විවරයන්හි ස්ථාපනය කළ යුතුය.
	වෙල්ඩින් ක්‍රියාවලිය පුරාම වෙල්ඩින් ධාරාව සහ වෝල්ටීයතාව දැඩි ලෙස පාලනය කළ යුතු අතර, වෙබයේ ඉලෙක්ට්‍රොස්ලැග් වෙල්ඩින් ප්‍රදේශයේ වර්ණය වෙනස් කිරීම නිරීක්ෂණය කිරීම කෙරෙහි අවධානය යොමු කළ යුතුය.

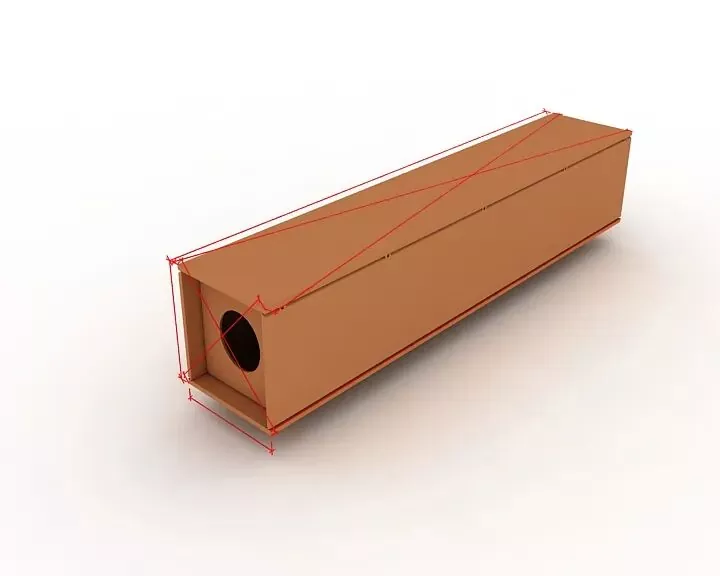

පියවර 11 සමස්ත පරීක්ෂාව	පරීක්ෂා කිරීමේදී, සංරචක දිග, විකර්ණ මානයන් සහ අවසාන කොටස් මානයන් සැලසුම් සහ පිරිවිතර අවශ්‍යතා සපුරාලන්නේද යන්න පරීක්ෂා කිරීම කෙරෙහි අවධානය යොමු කරන්න, සහ ඉවසීමෙන් බැහැර සියලුම කොටස් නිවැරදි කරන්න.

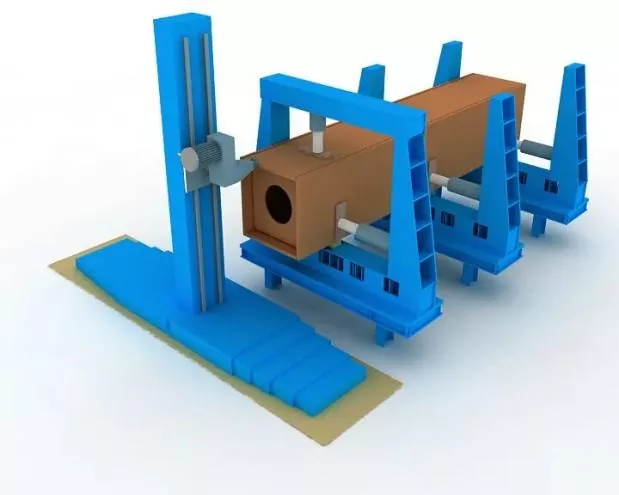

පියවර 12 අවසන් ඇඹරීම	එකලස් කිරීම සහ වෑල්ඩින් කිරීමෙන් පසු අවසන් මුහුණත මෝල් කරන්න.
පියවර 12 අවසන් ඇඹරීම	සාමාජිකයින්ගේ මට්ටම සහ අවසන් මුහුණ සහ ඇඹරුම් කපනය අතර සමාන්තර බව සහතික කරන්න.

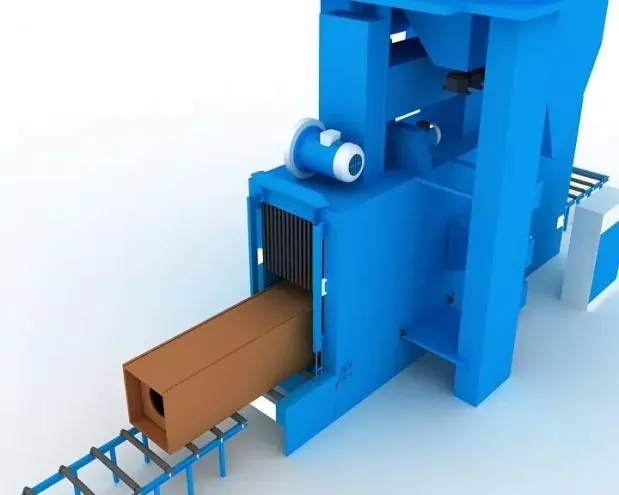

පියවර 13 වැලි පිපිරවීම සහ මලකඩ ඉවත් කිරීම	වෑල්ඩින් කිරීමෙන් පසු අවශ්ය වන පරිදි වැලි පිපිරීමෙන් සම්පූර්ණ මලකඩ ඉවත් කිරීම, පසුව ආෙල්පන ඉදිකිරීමට මාරු කරන්න.

Ⅲ. එකලස් කිරීම, ස්ථානගත කිරීම සහ වෙල්ඩින් සඳහා පිරිවිතර

එකලස් කිරීමේ නිරවද්යතාව	එකලස් කිරීමේදී: ● වෑල්ඩින් විරූපණය පාලනය කිරීම සඳහා සුදුසු සීමා කිරීම් අනුගමනය කළ යුතුය. ● වෑල්ඩින් හැකිලීමේ දීමනා සහ සාධාරණ ප්‍රතිලෝම විකෘති කිරීම් සංරචක මානයන් පාලනය කිරීමට සහ නිවැරදි හැඩය සහතික කිරීමට වෙන් කළ යුතුය.
එකලස් කිරීමේ නිරවද්යතාව	වෑල්ඩින් කරන ලද සම්බන්ධතා සැකසීම සහ එකලස් කිරීම සඳහා අවසර ලත් අපගමනය මෙන්ම ව්‍යුහාත්මක සංරචකවල මානයන් ඉවසීම, වානේ ව්‍යුහවල ඉදිකිරීම් ගුණාත්මකභාවය (GB 50205) පිළිගැනීම සඳහා වන සංග්‍රහයේ අවශ්‍යතාවයන්ට අනුකූල විය යුතුය.
එකලස් ස්ථානගත වෙල්ඩින්	එය අර්ධ ස්වයංක්රීය ඝන වයර් ගෑස් ලෝහ චාප වෑල්ඩින් (GMAW) මගින් ක්රියාත්මක කළ යුතුය.
වෙල්ඩර්	එකලස් ටැක් වෑල්ඩින්වල නියැලී සිටින වෙල්ඩර් විසින් ගොඩනැගිලි වානේ ව්‍යුහයන් (JGJ81) වෑල්ඩින් කිරීම සඳහා වන තාක්ෂණික පිරිවිතරයේ දක්වා ඇති අනුරූප සුදුසුකම් සහතික තිබිය යුතුය.
ටැක් වෙල්ඩින් වල පිහිටීම	ටැක් වෑල්ඩින්ගේ පිහිටීම: ටැක් වෑල්ඩින් විධිමත් වෑල්ඩවල ආරම්භය සහ අවසානය වැළැක්විය යුතු අතර, ව්‍යුහාත්මක ශක්තියට සහ වැඩ කිරීමේ දෝෂවලට ගොදුරු වන කොන්, දාර, කෙළවර සහ අනෙකුත් තීරණාත්මක ප්‍රදේශ මත නොතැබිය යුතුය.
	T-සන්ධි සඳහා, ටැක් වෑල්ඩින්: දෙපස සමමිතිකව සිදු කළ යුතුය; මේ අතර, වලක් ඇතුළත ටැක් වෑල්ඩින් හැකිතාක් වළක්වා ගත යුතුය. සම්පූර්ණ විනිවිද යාමේ වලක් වෑල්ඩින් කිරීම සඳහා: පසුපසට ඇදීම සඳහා වලක් මත ටැක් වෑල්ඩින් සිදු කළ යුතුය, උදා.
	වෙල්ඩින් පිටුබලය තහඩු වල එකලස් කිරීම සහ වෙල්ඩින් ස්ථාන මෙන්ම ධාවනය වන සහ ධාවනය වන තහඩු අදාළ ප්‍රමිතීන්ට අනුකූල විය යුතුය.
වෙල්ඩින් ද්රව්ය	එකලස් කිරීම සහ ටැක් වෑල්ඩින් කිරීම සඳහා භාවිතා කරන වෑල්ඩින් ද්රව්ය විධිමත් වෑල්ඩින් සඳහා අනුකූල විය යුතුය, එනම් නිල වෑල්ඩින් ලෙස එකම වෙල්ඩින් ද්රව්ය අනුගමනය කළ යුතුය.
වෙල්ඩින් ද්රව්ය	ඉහළ ශක්තිමත් වානේ සහ අඩු ශක්තිමත් වානේ අතර එකලස් වෑල්ඩින් සඳහා, අඩු ශක්තිමත් වානේ ශ්රේණියට අනුකූලව වෑල්ඩින් ද්රව්ය තෝරා ගත යුතුය.
