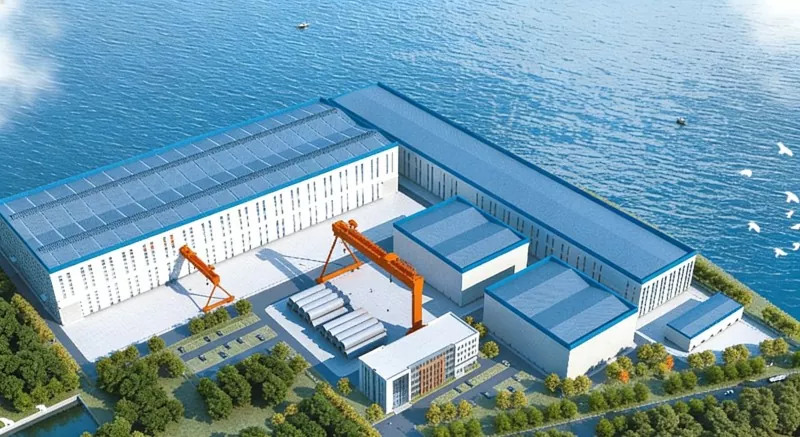

වානේ ව්යුහය අක්වෙරළ සුළං බල කම්හල

වානේ ව්‍යුහය අක්වෙරළ සුළං බල කම්හල් ගොඩනැගිලි යනු අක්වෙරළ සුළං බල උපකරණ නිෂ්පාදනය සඳහා විෙශේෂෙයන් නිර්මාණය කර ඇති බර කාර්මික කර්මාන්තශාලා ය. ඒවායේ ප්‍රධාන ව්‍යුහය වානේ වලින් සාදා ඇති අතර, ඒවා සාමාන්‍යයෙන් වෙරළබඩ වරායන් හෝ නැව් තටාකවල පිහිටා ඇත්තේ අතිශය විශාල සහ බර සංරචක නිෂ්පාදනය, එකලස් කිරීම සහ ප්‍රවාහන අවශ්‍යතා සපුරාලීම සඳහා ය.

අපගේ චීන කර්මාන්තශාලාව බහු අක්වෙරළ සුළං බල ව්‍යාපෘති සඳහා වානේ ව්‍යුහ විසඳුම් ලබා දී ඇති අතර චීනයේ උසස් තත්ත්වයේ වානේ ව්‍යුහ සැපයුම්කරුවන්ගෙන් එකකි.

ව්යුහාත්මක ස්වරූපය

● බර වානේ ට්‍රස් ව්‍යුහය: මෙය වඩාත් පොදු ව්‍යුහාත්මක ස්වරූපයයි.

● බර ද්වාර රාමුව: සාමාන්‍ය නිෂ්පාදන හෝ එකලස් කිරීමේ වැඩමුළු සඳහා සුදුසු වේ.

● lSteel truss සහ net frame structures: අතිශය විශාල පරාසයක හෝ විශේෂිත ක්‍රියාකාරී කර්මාන්තශාලා සඳහා භාවිතා වේ.

විඛාදන ප්රතිරෝධය සහ සුළං ප්රතිරෝධය නිර්මාණය

● විඛාදන ආරක්ෂණ පද්ධතිය: මෙම කාර්මික ගොඩනැගිලි සාගර ආසන්නයේ ඉදිකර ඇති බැවින් අවට පරිසරය සාපේක්ෂ වශයෙන් තෙත් වන අතර වඩාත් ආන්තික කාලගුණික තත්ත්වයන් පවතී. වානේ මතුපිට පිරියම් කිරීම අධික විඛාදන ආරක්ෂණ ආලේපන පද්ධතියක් භාවිතා කරයි.

● සුළං ප්‍රතිරෝධය: ආන්තික කාලගුණික තත්ත්වයන් තුළ ව්‍යුහාත්මක ආරක්ෂාව සහතික කිරීම සඳහා වෙරළබඩ ප්‍රදේශවල සියවසකට වරක් වසර 50 හෝ 100 ක සුළං බර ප්‍රමිතීන්ට අනුව ගොඩනැගිල්ලම නිර්මාණය කළ යුතුය.

නිෂ්පාදනයේ ව්‍යුහාත්මක සංරචක

ප්රධාන ව්යුහය

● සාමාන්‍යයෙන්, දැලිස් වානේ තීරු භාවිතා කරනු ලැබේ. විශාල උස සහ බර දොඹකර ටොන් සහිත වානේ ව්‍යුහය අක්වෙරළ සුළං බල කම්හල සඳහා, දැලිස් වානේ තීරු වැඩි නැමීමේ ශක්තියක් ඇති අතර තීරු දොඹකරයේ බරට සහාය විය හැකිය.

දොඹකර කදම්භ පද්ධතිය

● දොඹකර බාල්ක සාමාන්‍යයෙන් 355Pa හෝ 390Pa දක්වා ළඟා වන අස්වැන්න ශක්තිය සමඟින්, ඉහළ ශක්තියකින් යුත් වෑල්ඩින් ඝන-වෙබ් I-කදම්භ භාවිතා කරයි.

ආධාරක පද්ධතිය

● අන්තර්-තීරු ආධාරක සාමාන්යයෙන් X-හැඩැති ආකාරයෙන් H-හැඩැති වානේ, කෝණ වානේ සහ රවුම් නල වලින් සාදා ගත හැක.

● වහලයේ තිරස් බලය මාරු කිරීම සඳහා වහලය මත තිරස් ආධාරක සකස් කරනු ලැබේ.

● පද්ධතිය සාමාන්යයෙන් තීරු මුදුනේ සකස් කර ඇති අතර, වානේ රාමු අතර බලවේගවල ස්ථාවරත්වය ආරක්ෂා කිරීම අරමුණු කර ගෙන ඇත.

සංවෘත ව්යුහය

● Purlins සාමාන්යයෙන් අධි-සංඛ්යාත වෑල්ඩින් H-හැඩැති වානේ හෝ C-හැඩැති වානේ භාවිතා කරයි.

● බිත්ති බාල්ක බොහෝ දුරට H-හැඩැති වානේ හෝ විශාල C-හැඩැති වානේ වන අතර, සුළං බර හෝ උෂ්ණත්ව බලපෑම් යටතේ ප්රධාන ව්යුහයේ පාර්ශ්වීය විරූපණයට අනුවර්තනය වීමට ලිස්සා යාමෙන් සම්බන්ධ වේ.

පරාමිතිය (පිරිවිතර)

නිෂ්පාදන නඩුව

EIHE Steel Structure විසින් ඒකාබද්ධව සහභාගී වූ Lishan විශාල මෙගාවොට් අක්වෙරළ සුළං බල ව්‍යාපෘතිය, චීනයේ මිල සමානාත්මතාවය සහිත විශාලතම තනි අක්වෙරළ සුළං බල ව්‍යාපෘතිය වන අතර උතුරු චීනයේ විශාලතම අක්වෙරළ සුළං බල පොකුර වේ. එය පිහිටා ඇත්තේ ෂැන්ඩොං පළාතේ වෙයිහයි නගරයේ ලිෂාන් නගරයේ දකුණු මුහුදු ප්‍රදේශයේ ය. සම්පූර්ණ ව්‍යාපෘතිය මෙගාවොට් 150 (1.5GW) ක සම්පූර්ණ ස්ථාපිත ධාරිතාවක් සහිතව U1 සහ U2 ස්වාධීන අඩවි දෙකකට බෙදා ඇත.
